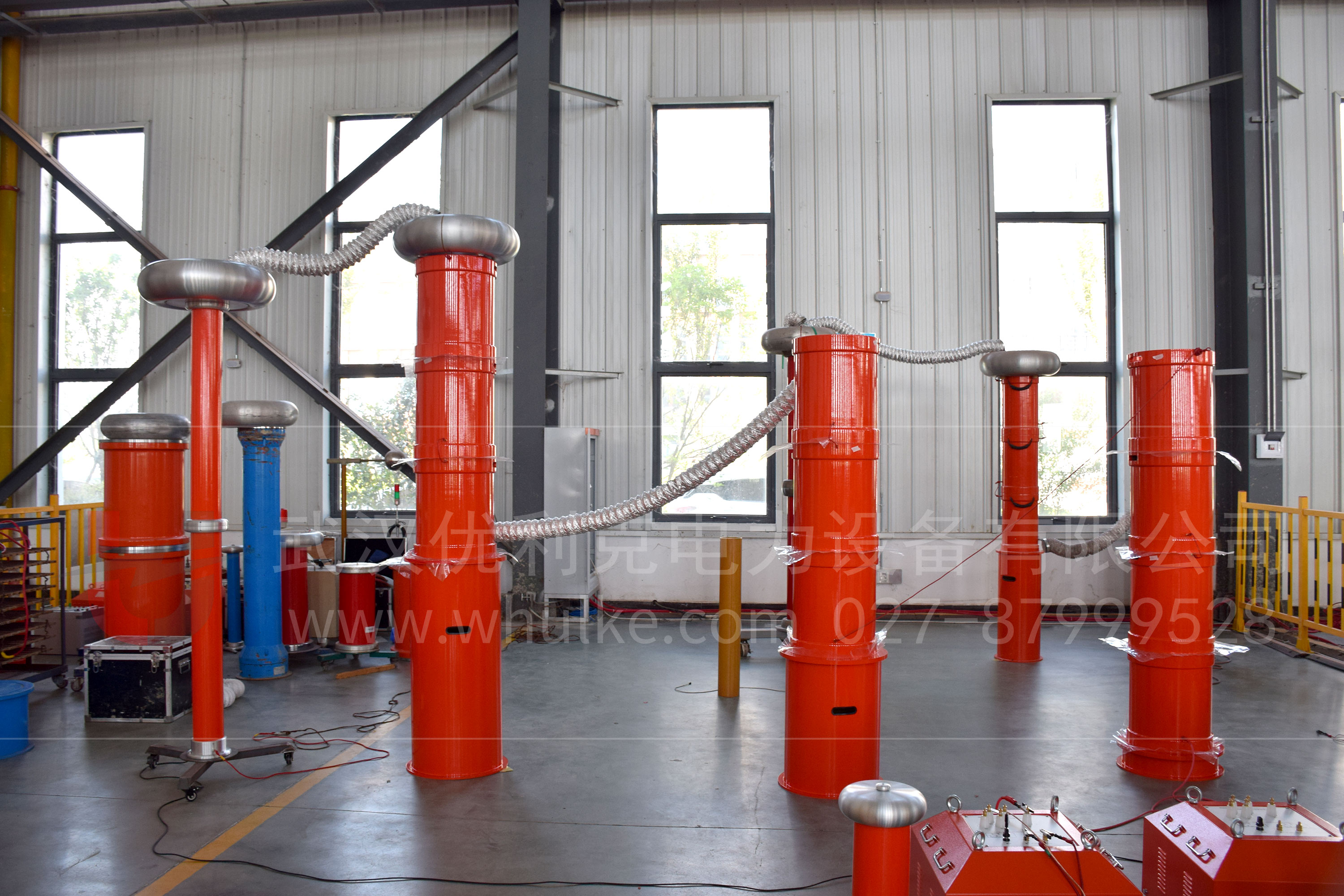

1. 試驗目的

變頻串聯諧振試驗的主要目的是驗證電力設備的絕緣性能是否滿足規定的安全標準，以及在高電壓作用下的耐受能力。

2. 試驗類型及具體標準時間

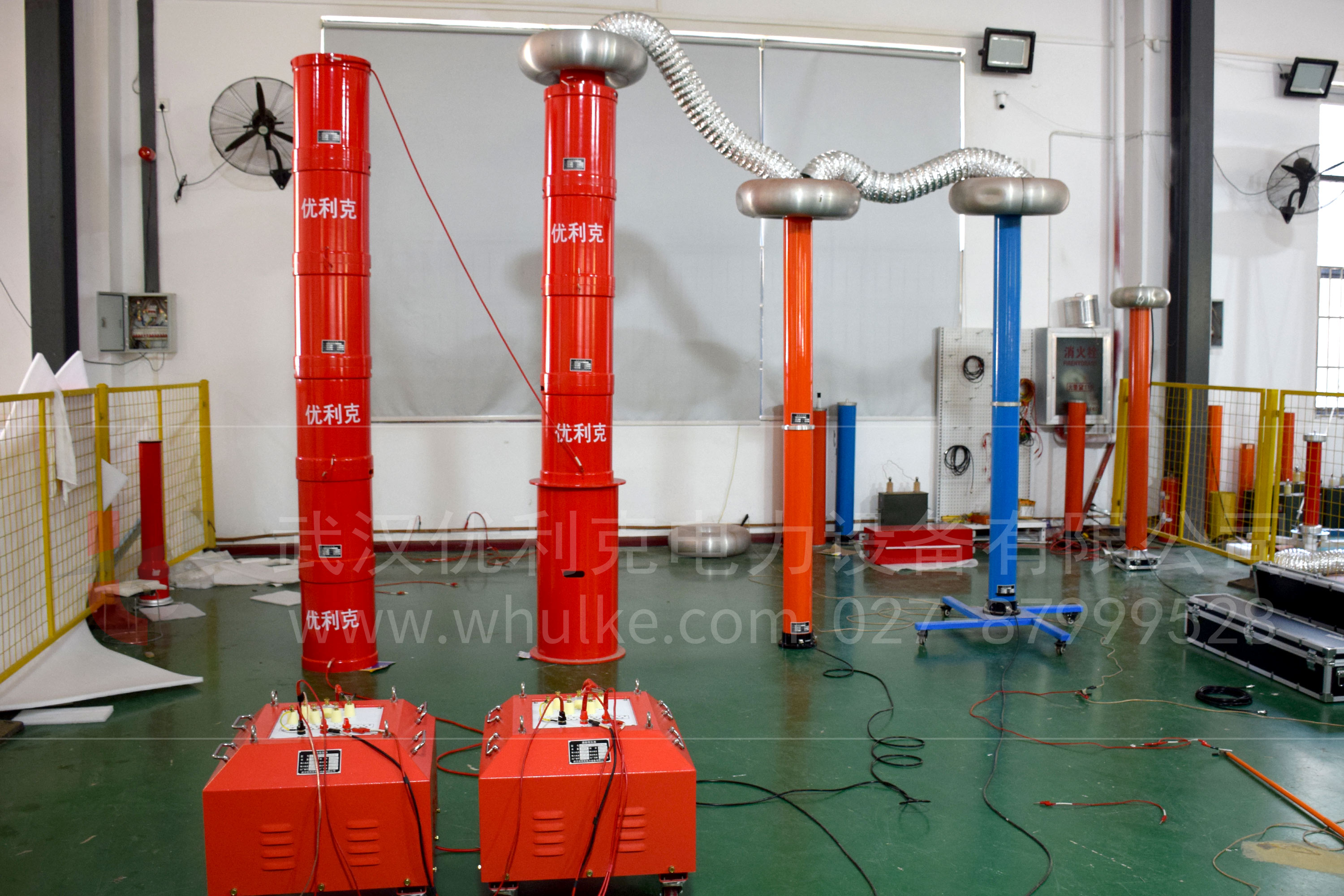

2.1 電纜交流耐壓試驗

• 標準時間：10kV/300mm²電纜3km，電容≤1.1265uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5分鐘。
• 標準時間：35kV/300mm²電纜1km，電容量≤0.1945uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60分鐘。

2.2 GIS設備交流耐壓試驗

• 標準時間：220kV GIS間隔，試驗電壓≤490kV，單個間隔電容量按≤900pF，試驗頻率30-300Hz，試驗時間1分鐘。

2.3 絕緣子交流耐壓試驗

• 標準時間：220kV絕緣子，試驗電壓≤490kV，電容量≤50pF，試驗頻率30-300Hz，試驗時間1分鐘。

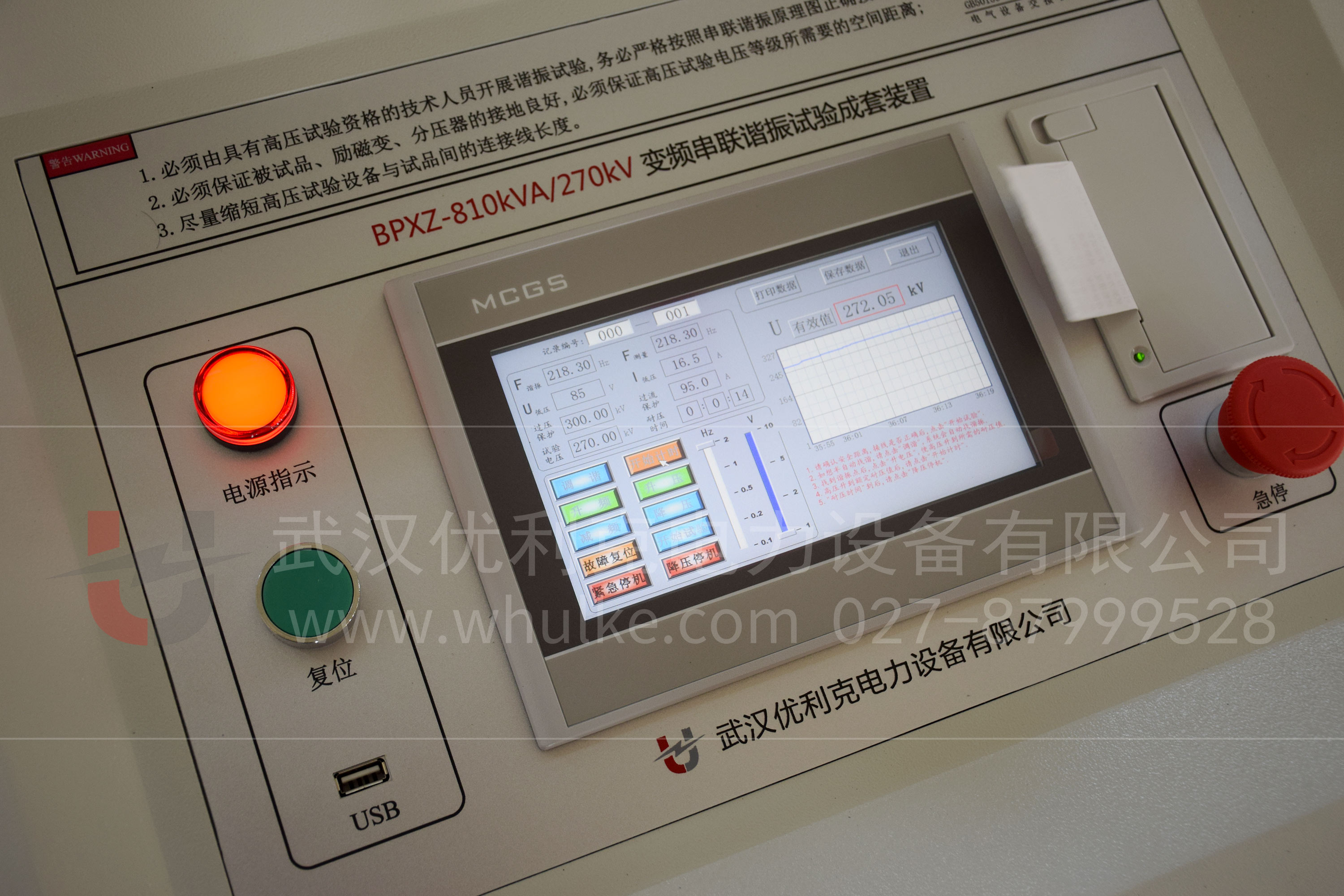

3. 試驗數據分析

3.1 諧振頻率計算

• 公式：串聯諧振角頻率
• 公式：諧振頻率

3.2 試驗電流計算

• 公式：試驗電流

3.3 品質因數

• 公式：品質因數

• 其中 UL為電抗器兩端電壓，U 為勵磁變壓器輸出電壓。

4. 結論

變頻串聯諧振試驗數據分析對于確保電力設備的安全運行至關重要。通過遵循國家標準和行業規范，可以有效地評估和確保電力設備在高電壓作用下的絕緣性能，預防電力事故的發生。
