系統主要適用范圍

　　1.1. 滿足220kV/240MW變壓器的感應耐壓及局放試驗，空載損耗不超過150kW。

　　1.2. 滿足220kVGIS、開關、互感器的交流耐壓及局放試驗，試驗電壓不超過495kV。

　　1.3. 滿足220kV/2000mm2電纜0.8km的交流耐壓及局放試驗，試驗電壓不超過216kV。

系統的基本配置

主要部件設備一覽表

序號

設備名稱

型號及規格

單位

數量

備注

1

無局放變頻電源

WJF-300

臺

1

300kW，30~300Hz，≤10pC，輸出：單相0～350V

2

無局放變壓器

WJB-300/2*±10/35

臺

1

容量300kVA，輸出：2×±10/35kV，低壓：2×300/350V

3

無局放補償電抗器

WJBK-350/35

臺

2

電壓：35kV，電流：10A，電感量：6H（抽一個20kV/10A/3H)，局放≤10pC

4

無局放電容分壓器兼耦合電容器

WJF-100/300

臺

1

電壓：100kV，電容量：300pF，局放≤10pC

5

諧振電抗器

DK-1125/250

臺

2

電壓：250kV，電流：4.5A，電感量：240H,運行時間：60min

6

電容分壓器

FRC-500/1000

套

1

電壓：500kV，電容量：1000pF

7

附件

套

1

詳見附件表

設備附件一覽表

序號

名稱

型號及規格

單位

數量

備注

1

電源輸入電纜

120mm²

根

3

50m/根

2

變頻電源輸出電纜

150mm²

根

2

5m/根

3

連接配線

套

1

系統使用的環境條件

　　1)    環境溫度：            -10℃～+45℃

　　2)    最大日溫差：        ＜25K

　　3)    相對濕度：            ≤90%

　　4)    太陽輻射強度：    0.1W/cm²

　　5)    海拔高度：            ≤1000m

　　6)    使用地點：            戶外/戶內

　　7)    無火災及爆炸危險。

　　8)    不含有腐蝕金屬和絕緣的氣體存在。

　　9)    有一可靠接地點。

　　10)    安裝放置地點平坦。

系統技術規范

系統主要技術參數

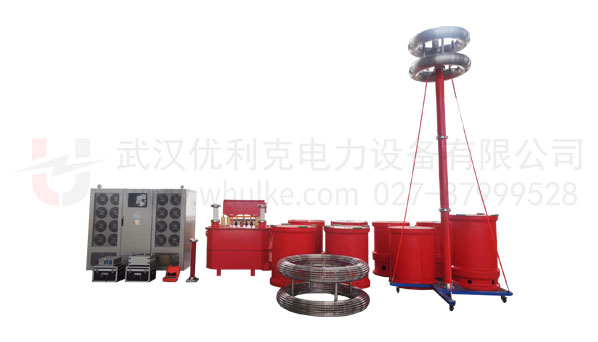

　　1)    設備型號及名稱：    WJF-300kW無局放感應耐壓試驗裝置

　　2)    輸入工作電源：    三相380V±10%，50Hz

　　3)    額定輸出功率：    300kW

　　4)    額定輸出電壓：    單相0～350V

　　5)    輸出電壓波形：    標準正弦波，波形畸變率≤1.0%

　　6)    額定輸出頻率：    30～300Hz

　　7)    頻率分辨率：        0.1Hz

　　8)    局放量：            ≤10pC

　　9)    允許運行時間：    額定容量下允許運行時間180min

　　10)    噪音水平：            ≤65dB

保護功能完備，裝置的保護功能如下：

　　1）輸入電壓保護：當輸入電源欠壓、不平衡或缺相，則控制箱內相應的保護電路動作，切斷高壓輸出，并屏顯上提示報警。

　　2）過電壓保護：可任意整定，當成套裝置的輸出電壓值達到保護整定值時，自動切斷輸出，并在屏幕上提示報警。

　　3）短路（過流）保護：當變頻柜輸出短路或輸出電流達到保護整定值時，可自動切斷輸出，并在屏幕上提示報警。

　　4）擊穿閃絡保護：當高壓側發生放電或對地閃絡時，可自動切斷輸出。

　　5）零位保護：必須零起升壓，否則輸出不會啟動。

　　6）掉電保護：當輸入電源突然斷電時，系統利用電路中的剩余電量及時關閉輸出信號，確保系統安全關閉。

　　7）超溫保護：出入口風溫實時顯示在屏幕上，并根據環境溫度的不同由單片機進行數據處理，如變頻柜超溫，將發出報警信息。

　　8）冷卻風機聯動保護：當風機因故障不能運轉時，變頻電源則不能啟動或自動切斷輸出。同時具備風機電源相序自動識別功能，無需換相。

　　9）輸出電壓限制功能保護：當設定高壓電壓，在試驗中，當誤操作升高電壓或者有異常情況發生時，確保輸出的電壓不會超過設定的高壓電壓。

　　10）缺相保護：當輸入電源缺相時，無法正常工作時，屏幕上顯示缺相，同時關閉系統。

　　11）過載保護：當輸出電流超過整定電流時，控制箱自動關閉變頻電源的輸出，此時有相應的提示。

主要部件的技術規范及性能參數

無局放變頻電源        WJF--300        1臺

　　技術參數

　　1)    輸入電源：                三相380V±10%，50Hz

　　2)    額定輸出功率：        300kW

　　3)    額定輸出電壓：        單相0～350V，連續可調

　　4)    額定輸出電流：        857A

　　5)    輸出波形：                標準正弦波

　　6)    波形畸變率：            ≤1.0%

　　7)    輸出電壓不穩定度：    ≤1.0%

　　8)    輸出頻率：                30～300Hz

　　9)    冷卻方式：                強迫風冷

　　10)    頻率調節分辨率：        0.1Hz

　　11)    輸出頻率不穩定度：    ≤0.1%

　　12)    絕緣水平：                輸入、輸出端子對地≥2kV/AC/1min

　　13)    允許運行時間：        額定容量下允許運行時間≥180min

　　14)    噪音水平：                ≤65dB

　　15)    局部放電量：            額定電壓和額定電流下≤10pC

無局放激勵變壓器       WJB－300kVA/2×±10/35kV/350V            1臺

　　技術參數

　　1)    低壓繞組額定容量：300kVA

　　2)    低壓繞組額定電壓：2×300V/350V

　　3)    輸入電流：857A

　　4)    高壓繞組額定容量：300kVA

　　5)    高壓繞組為雙繞組，2×±10/35kV

　　6)    高壓繞組額定電壓、電流：±10kV/30A；±35kV/8.5A；

　　7)    額定電壓下局放量≤10pC

無局放補償電抗器                                         2臺

　　1）單臺技術參數如下

　　2）型號：WJBK－350/35；

　　3）額定電壓：35kV；20kV

　　4）電 感 量：6H(±10%)；3H

　　5）額定電流：10A；

　　6）額定電壓下的局部放電量：≤10pC；

　　7）連續工作時間：額定電流下連續工作90min；

　　8）絕緣水平：1.2Un/1min；

　　9）溫升：≤ 65K；

　　10）補償電抗器結構要求

　　電抗器的設計采用多餅式結構，油浸自冷式；

　　具有環氧樹脂絕緣筒外殼，具有足夠的電氣、機械強度、必要的散熱能力以及油熱脹冷縮的裕度；外殼上下蓋板、上下法蘭均采用不導磁或反磁性板，采用鋁合金材料制作，電抗器配備

可靠的起吊專用設施；電抗器應有承受其重量的專用起吊裝置和運輸時的固定設施；電抗器內部結構考慮在經過正常的鐵路、公路運輸后相互位置不變，緊固件不松動。

無局放電容分壓器兼耦合電容器                            1臺

　　1)    額定電壓：100kV

　　2)    工作頻率：30～300Hz

　　3)    總體電容量：C1=300pF；

　　4)    系統測量誤差：≤±1.5%（50Hz頻率下計量）

　　5)    介質損耗：≤0.5%

　　6)    分壓比：1000：1

　　7)    額定電壓下局部放電量≤10pC.

諧振電抗器         DK-1125kVA/250kV                          2臺

　　1)    額定電壓：250kV

　　2)    額定電流：4.5A

　　3)    額定容量：1125kVA

　　4)    電感量：240H

　　5)    運行時間：60min

電容分壓器                1套

　　1）型號：FRC－500/1000；

　　2）額定電壓：500kV；

　　3）電 容 量：C1=1000pF；

　　4）系統測量誤差：≤±1.5%
