電纜作為電力系統的重要組成部分，其故障檢測和定位的準確性對系統的安全運行至關重要。本文詳細介紹了使用電纜故障測試儀判斷高壓或低壓故障的步驟，旨在提高電力維護工作的效率和準確性。
       在電力系統中，電纜故障可能導致供電中斷，甚至引發安全事故。因此，快速準確地判斷電纜故障類型并定位故障點是電力維護的重要任務。

電纜故障測試儀概述

       ULDL-9001電纜故障測試系統是我公司在電力工業快速進步的契機下，根據行業發展和市場需求，研發生產的電力電纜故障測

試專用系統設備。其主要用于電力電纜開路、短路、接地、低阻、高阻閃絡性及高阻泄漏性故障的測試，以及同軸通信電纜和市話

電纜的開路、短路故障的精確測試；還可以電波測速、測定線纜長度等，并可建立電纜檔案以便日常維護管理。該系統主要包含：

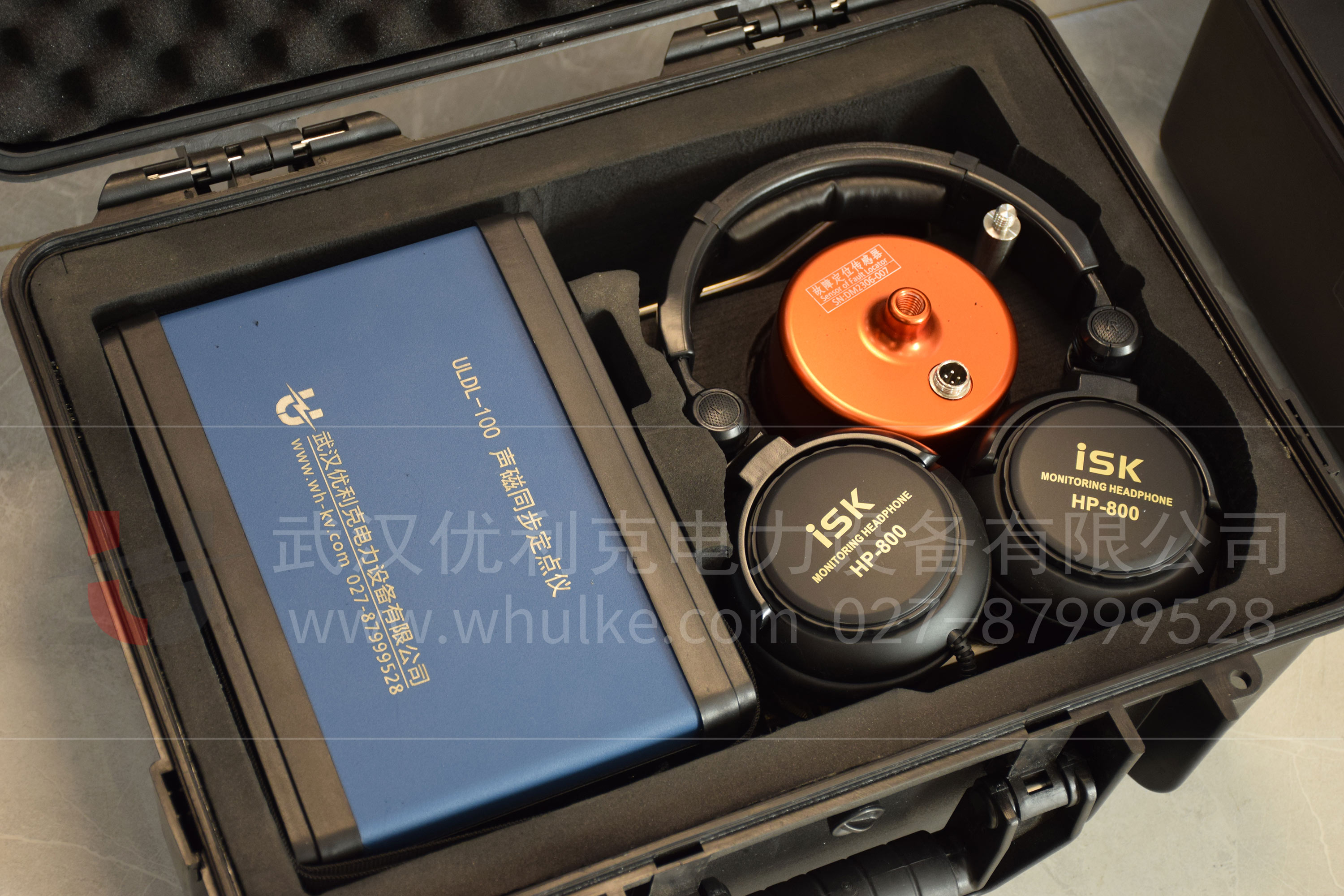

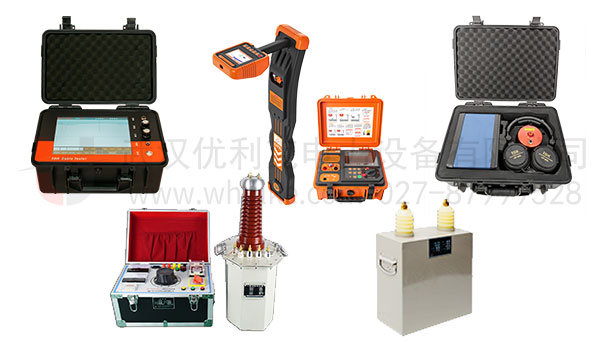

ULDL-9001電纜故障測試儀、ULKE-190電纜路徑探測儀、ULDL-100聲磁同步定點儀、YDJ-5KVA/50KV 高壓試驗電源（變壓器

+操作箱+電容器）四部分。采用了國際水平的時域反射（TDR）技術，故障波形自動判距、簡單明了，使用方便簡潔。

判斷故障類型

1. 故障性質診斷：首先，需要確定電纜故障的類型，即是高阻故障還是低阻故障，或者是接地故障。這一步驟可以通過電纜故障測試儀的診斷功能來實現，它將指導后續的測試方法。

2. 測量電阻值：使用電纜故障測試儀測量電纜的電阻值。高壓電纜通常具有較小的電阻值，因為它們設計來承受較大的電流；而低壓電纜電阻值較大，承受較小電流。

3. 故障測距：根據故障性質，選擇合適的方法進行故障測距。對于高阻故障，可以使用高壓閃絡法；對于低阻故障，可以使用低壓脈沖法。現代電纜故障測試儀通常具備自動選擇和切換功能。

4. 路徑識別：在確定了電纜的大致故障位置后，使用電纜路徑儀給電纜加一信號，然后用接收機沿著路徑接收信號，確定電纜的具體走向。

5. 故障點定位：根據測距結果和電纜路徑，使用定點儀進一步精確地定位故障點。一些電纜故障測試儀配備聲測法定點功能，可以準確測定故障的精確位置。

6. 安全措施：在進行測試時，必須采取適當的安全措施，如穿戴絕緣手套和絕緣鞋，以防止觸電事故。

7. 結果分析：測試完成后，分析測試結果，根據儀器顯示的數據和波形，確定故障點的具體位置和性質。

8. 故障處理：根據測試結果，采取相應的故障處理措施，如更換損壞的電纜段或進行必要的維修。


       通過上述步驟，可以有效地使用電纜故障測試儀來判斷電纜故障是高壓還是低壓，并進行準確的故障定位。這有助于提高電力系統的維護效率和安全性。
