試驗?zāi)康?/p>

　　反映絕緣油臟污、受潮、老化等使絕緣水平下降的狀況。

　　試驗儀器

　　絕緣油介電強度測試儀

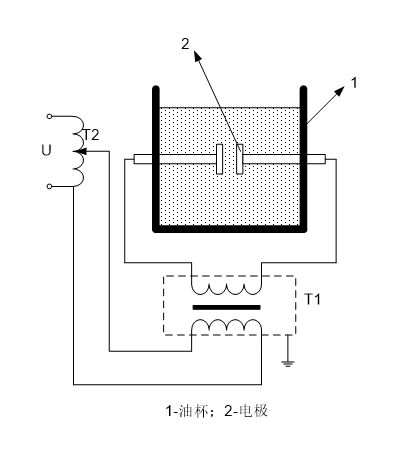

　　試驗接線

　　試驗步驟

　　(1)清洗油杯

　　長期未用的或受污染的電極和油杯必須先用汽油、笨或四氯化碳洗凈后烘干，洗滌的時宜使用潔凈的絲絹而不得用布或棉紗。經常使用的電極和油杯，只要在不使用時以清潔干燥的油充滿，并放于干燥防塵的干燥器中，使用前再用試油沖洗兩次以上即可。調整好電極距離，使其保持在(2.5±0.1)mm，并用塊規校準。試驗在室溫15-35℃，濕度不高于75%的條件下進行。

　　(2)油樣處理

　　試驗油樣送到試驗室后，應在不破壞原有密封狀態放置一段時間，以接近室溫。絕緣油工頻耐壓試驗在倒出油樣之前，應將儲油容器顛倒數次，使油樣混合，并盡可能不產生氣泡。然后用被試油將油杯和電極沖洗2-3次。再將被試油沿杯壁徐徐注入油杯。蓋上玻璃罩靜置10-15分鐘。

　　(3)加壓試驗

　　在試驗儀器上，對盛有油樣的電極兩端施加50HZ交流電壓，升壓速度在(2-3)kV/s,直至油隙擊穿，并記錄擊穿電壓值。這樣重復6次取平均值為測定值。

　　(4)廢油處理

　　試驗完畢后，妥善處理好廢油。應用專門容器存放，并定期集中處理，避免環境污染。

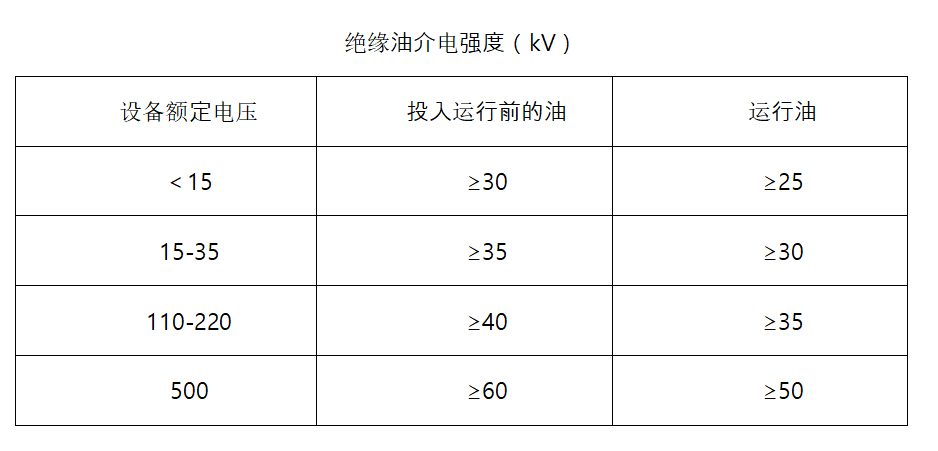

　　試驗標準

　　試驗注意事項

　　為了減少油擊穿后產生碳粒，應將擊穿時的電流限制在5mA左右。在每次擊穿后應對電極間的油充分?jǐn)嚢瑁㈧o置5min后再重復試驗。

　　試驗周期

　　《山東電力集團公司電力設備交接和預防性試驗規程》規定的周期為：

　　(1)投運前、大修后

　　(2)3年
