試驗目的

　　主要檢查電容器是否受潮、電容層之間是否有擊穿或斷開現象。

　　試驗接線(接線圖)

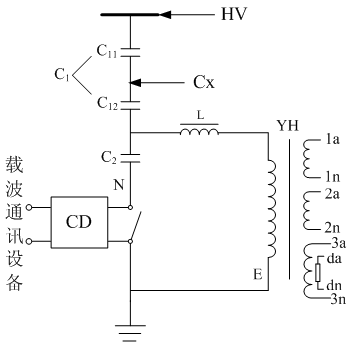

　　(1)CVT主電容上節C11的tanδ和電容量的測量(正接法)

　　高壓線HV接在C11上部，C11下端接測量線Cx。如下圖所示：

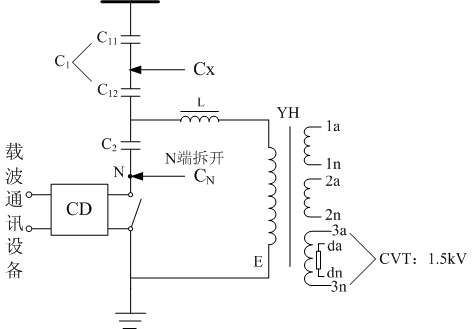

　　(2)對于試驗大廳中的CVT，其主電容最下節C12與中壓電容器C2裝在同一瓷套內，無引出測量端子。C12與C2的tanδ和電容量的測量(自激法)

　　自激法在CVT二次側3a3n端子加壓，C12頂端仍接測量線，中壓電容器C2末端N拆開，接標準電容CN，使C2與其串聯構成標準支路，接線如下圖所示：

　　影響介損值的主要因素

　　1) 濕度：濕度大時絕緣表面吸附潮氣，瓷套和二次絕緣板表面形成水膜，引起電場畸變;特別是對C2及反接線試驗的電容影響巨大果，可擦拭干凈或用電吹風吹干后測量，如果采用屏蔽將使測得的電容值有大的偏差。

　　2) 感應電壓：被試設備上感應電壓較高時影響測試結果偏大或偏小甚至出現負介損值。

　　3) 測試線：一是測試線夾與被試電容器的連接要牢固可靠，去除氧化層或臟污，減少測量誤差;二是防止測試線絕緣不良放電。

　　電容式電壓互感器試驗步驟

　　1) 填寫第一種工作票，編寫作業控制卡、質量控制卡，辦理工作許可手續。

　　2) 準備試驗用儀器、儀表、工具，所用儀器儀表良好，并都在合格周期內。

　　3) 工作負責人向工作班成員交代工作內容、人員分工、帶電部位，進行危險點告知，并履行確認手續。

　　4) 獲取被試設備數據和資料(出廠資料、交接報告、二次圖紙等)。

　　5) 核對被試設備銘牌，確定工作地點。

　　6) 試驗現場周圍裝設試驗圍欄，其出入口要圍至臨近道路旁邊，并設有“從此進出!”的標識牌，并懸掛好“止步，高壓危險!”標識牌做好安全措施，必要時派專人看守。

　　7) 檢查試品外殼，應可靠接地。

　　8) 用放電棒將被試設備放電。

　　9) 拆除被試設備高壓引線，“N”端、“E”端、二次繞組a、n、輔助繞組af、xf所有連接線，其他檢修人員撤離現場。

　　10) 檢查試品外觀(油位高低，瓷瓶表面有無裂紋，二次端子盒是否受潮等等)，擦拭表面污垢。

　　11) 臨時電源2人接取，用萬用表測量電源電壓是否符合試驗要求，另一人監護。檢查電源盤電壓，并檢查漏電保護器是否靈敏動作。

　　12) 抄錄銘牌，記錄天氣情況和溫、濕度、安裝位置(戶外/戶內)與試驗日期。

　　13) 進行試驗接線。

　　14) 檢查儀器儀表，確認工作良好。

　　15) 開始試驗，加強監護。

　　16) 記錄試驗結果。

　　17) 在進行拆線操作前，要對被試品及周圍導電體進行放電。

　　18) 斷開儀器電源并對被試品接地放電，操作人員向工作負責人匯報試驗結束后，拆除試驗線及短路線。

　　19) 按照如上方法對其他兩相CVT進行測量并詳細記錄測量數據。

　　20) 分析數據。

　　21) 測量全部完成后，拆除所有引線、圍欄、標識牌和其他試驗用具，恢復設備接線，清掃、整理現場。最后由工作負責人檢查現場后所有人員撤離現場。

　　22) 工作負責人向運行人員交代所修項目、發現的問題、試驗結果和存在問題等，并與運行人員共同檢查被試設備狀況、狀態，有無遺留物件，是否清潔等，然后再工作票上填明工作結束時間。經雙方簽名后，表示工作終結。

　　電容式電壓互感器試驗標準

　　電容量初值差不超過±2%(警示值)

　　介質損耗因數：≤0.005(油紙絕緣)(警示值)

　　≤0.0025(膜紙復合)(注意值)

　　試驗注意事項

　　1) 一般現場臨時電源離試驗場所較遠，在確認臨時電源可靠、電源盤工作良好后，先將電源盤放置試驗場所，拉著電源線去取電，告訴試驗場所人員“插電了”后再插電源插頭，以避免先插電源再放線過程中，帶電移動電源盤發生意外觸電。

　　2) 試驗前、后對被試品放電，先電阻放電，再用接地線直接放電。防止殘余電荷傷人。

　　3) 被試設備周圍有運行設備，做好感應電壓防護措施。

　　4) 使用絕緣桿接線時，試驗線固定牢固，防止脫落，嚴禁倒桿。

　　5) 試驗時認真監護，防止人員觸及加壓部位，操作過程中嚴格執行呼唱制度：加壓前喊“注意，開始加壓”經許可后加壓;結束試驗后關閉儀器，拉開電源線形成明顯斷開點，喊“可以放電”后再進行放電。

　　6) 加壓時，手放在緊急停止電源位置，隨時準備關閉儀器總電源。若試驗中有異常現象，立即關閉電源停止試驗，并分析原因。

　　7) 使用自激法測量電容式電壓互感器繞組tanδ及電容量時，選擇最大容量的二次繞組，并帶有阻尼電阻，以抑制鐵磁諧振。

　　8) 試驗完畢后，恢復N點接地。

　　試驗周期

　　1) 交接時;

　　2) 110kV及以上：3年，35kV：6年;

　　3) 大修后;

　　4) 投運前;

　　5) 必要時。
