CVT，即電容式電壓互感器，其等值電路圖如下圖所示：

　　圖中：C1(相當于試驗大廳中CVT的C11與C12的串聯)為高壓臂電容，即主電容;C2為中壓電容器(分壓電容);YH為中間變壓器;L為補償電抗器;N、E分別為中壓電容器、中間變壓器一次繞組的末端。

　　對于試驗大廳中的CVT絕緣電阻試驗，其主電容最下節C12與中壓電容器C2裝在同一瓷套內，無引出測量端子。

　　試驗?zāi)康模?/p>

　　絕緣電阻值的大小常能靈敏地反映絕緣狀況，能有效地發現設備絕緣局部或整體受潮和臟污，以及絕緣擊穿和嚴重過熱老化等缺陷。

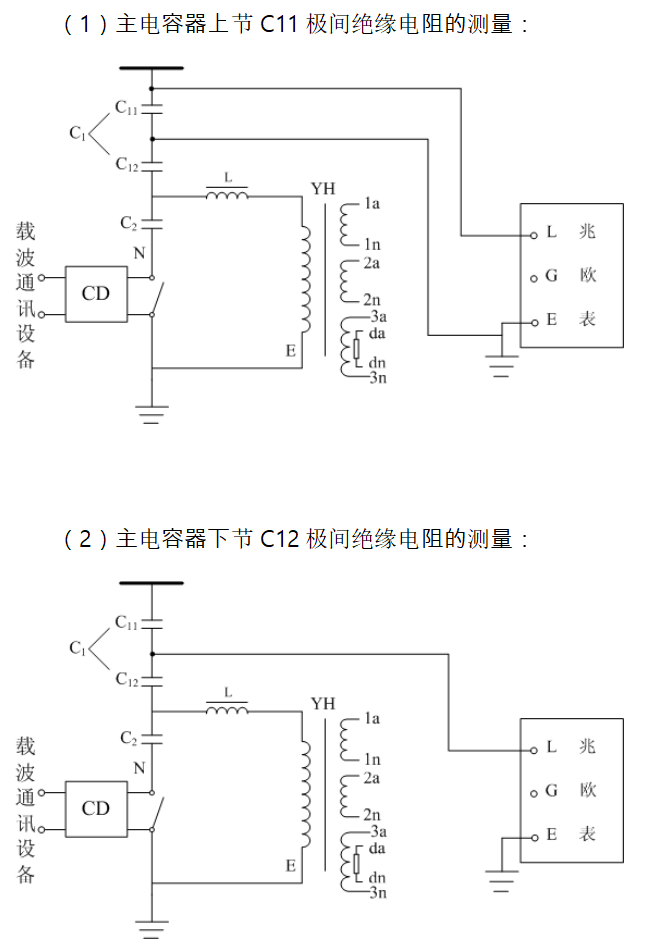

　　試驗接線(線路圖)

　　試驗步驟

　　(1)試驗前準備工作：

　　1)填寫第一種工作票，編寫作業控制卡、質量控制卡，辦理工作許可手續;

　　2)向工作班成員交待工作內容、人員分工、帶電部位，進行危險點告知，并履行確認手續后開工;

　　3)準備試驗用儀器、儀表、工具，所用儀器儀表良好，所用儀器、儀表、工具應在合格周期內。

　　4)試驗現場周圍裝設試驗圍欄，必要時派專人看守;

　　5)拆除被試設備引線，其它檢修人員撤離現場;

　　(2)試驗前檢查兆歐表：

　　試驗前對兆歐表進行檢查，將兆歐表水平放穩;

　　兆歐表上的接線端子“E”是接被試品的接地端的，為正極性;

　　“L”是接被試品高壓端的，為負極性;

　　“G”是接屏蔽端的，為負極性;

　　1)接通整流電源型兆歐表電源或搖動發電機型兆歐表在低速旋轉時，用導線瞬時短接“L”和“E”端子，其指示應為零;

　　2)開路時，接通電源或兆歐表達額定轉速時其指示應指“∞”;

　　3)斷開電源，將兆歐表的接地端與被試品的地線連接;

　　4)兆歐表的高壓端接上屏蔽連接線，連接線的另一端懸空(不接試品)，再次接通電源或驅動兆歐表，兆歐表的指示應無明顯差異;

　　(3)分壓電容器極間絕緣電阻的測量：

　　1)分壓電容器主電容為多節時，可分解的每節電容器下端接兆歐表“E”并接地，兆歐表“E”接地，電容器C1下端接地;

　　2)被測電容器上端應接兆歐表的“L”端;

　　3)為兆歐表接通AC220V電源;

　　4)對于主電容最下節與中壓電容器裝在同一瓷套內，無引出測量端子的采用以下測試接線：電容器上端接兆歐表“L”端，中間變壓器末端“E”接兆歐表的“E”端;C2的測試接線：中壓電容器的末端“N”接兆歐表的“L”端，中間變壓器的末端“E”接兆歐表的“E”端，將被試品短接充分放電后變更試驗線。

　　5)選擇檔位“2500V”，進行測量，試驗完畢應對被試品進行充分放電。

　　(4)低壓端“N”絕緣電阻測量：

　　1)地線接兆歐表上的“E”端;

　　2)中間變壓器各二次繞組短接接地;

　　3)低壓端“N”接兆歐表的“L”端;

　　4)為兆歐表接通AC220V電源;

　　5)選擇檔位“1000V”，進行測量，試驗完畢應對被試品進行充分放電。

　　(5)中間變壓器各二次繞組間及對地絕緣電阻測量：

　　1)地線接兆歐表上的“E”端;

　　2)將中間變壓器被試二次繞組短路后接兆歐表的“L”端，其余繞組短路接地;

　　3)為兆歐表接通AC220V電源;

　　4)選擇檔位“1000V”，進行測量，試驗完畢應對被試品進行充分放電。

　　試驗注意事項

　　(1)試驗說明

　　1)測量電容分壓器極間絕緣電阻時，用2500V兆歐表;

　　2)測量低壓端對地絕緣電阻時，采用1000V兆歐表。

　　(2)試驗標準

　　1)電容分壓器極間絕緣電阻一般不低于5000MΩ;

　　2)低壓端“N”對地絕緣電阻一般不低于1000MΩ;

　　3)中間變壓器各二次繞組間及對地絕緣電阻一般不低于10MΩ;

　　試驗周期

　　(1)分壓電容器極間絕緣電阻：

　　1)投運后1年內;

　　2)1～3年。

　　(2)低壓端對地絕緣電阻：

　　1～3年。
