微機繼電保護測試儀狀態系列為多個狀態按給定的時間連續輸出，從起始態開始到結束態為止，最多可輸出20個狀態。狀態類型可分為：空載、任意;AN、BN、CN;AB、BC、CA;ABN、BCN、CAN和ABC。起始態和結束態固定為空載狀態或任意狀態，當選擇任意狀態時，可在右邊狀態欄里設置各相電流值、電壓值及相位。

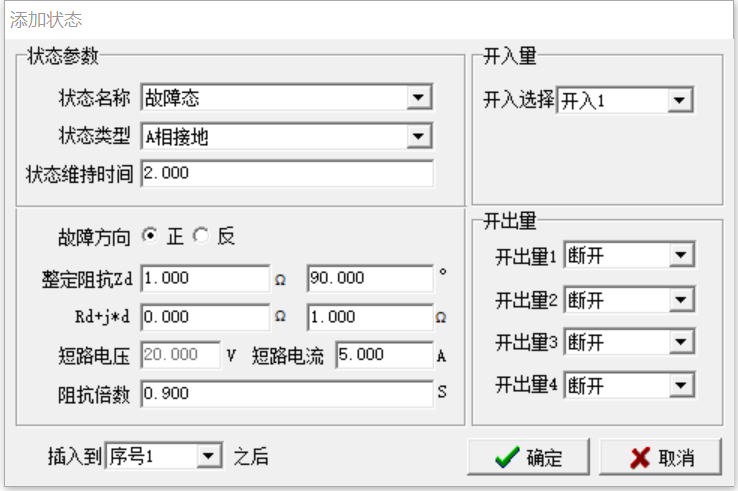

　　1.【狀態插入】

　　程序默認狀態只有兩個狀態，分別為起始態和結束態。中間可插入各種故障態，兩個故障態之間最好插入一個空載狀態作為過渡狀態，該狀態的時間應選10秒以上，以使保護整組復歸或重合閘充電完畢。微機繼電保護測試儀各故障態的故障類型、故障阻抗、短路電流、維持時間及開關量等參數可自行選擇，兩個相鄰狀態的開入通道不能選同一個，必須錯開，以便程序準確記錄動作時間。

　　2.狀態編輯

　　可以刪除某個狀態，也可以刪除所有插入的狀態，并可以對插入的狀態進行再編輯。

　　3.【計算模型】

　　電流恒定或電壓恒定，一般為電流恒定模式。

　　4.【零序系數】：一般取KX=0.67

　　5.接點【抖動延時】：一般為10—20ms。

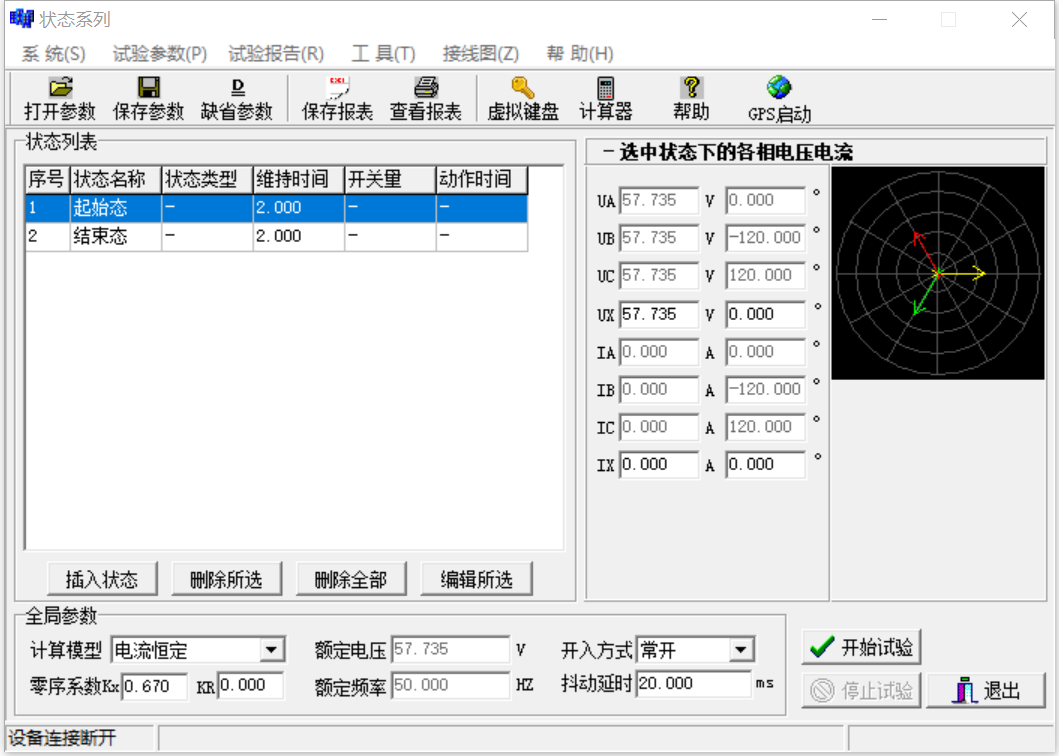

　　6.狀態參數查看

　　界面右側欄為所選中狀態時的電流、電壓 參數顯示圖框。微機繼電保護測試儀任意狀態時，用戶可修改所有的參數，而其他狀態時的參數由程序自動計算好，用戶不能修改。

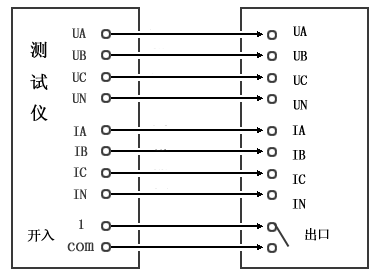

　　7.接線方式--如下圖所示:
