如何使用繼電保護器測試儀的整組試驗？

發布日期：2022-03-09 瀏覽：2218 次

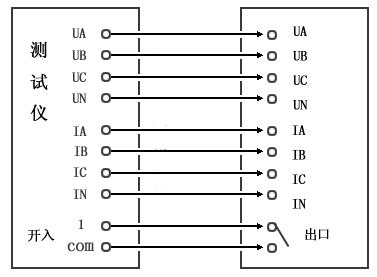

繼電保護測試儀整組試驗
　　整組試驗可模擬瞬時性、永久性和轉換性故障，用于測試線路保護的重合閘試驗、后加速以及帶開關做整組傳動試驗。

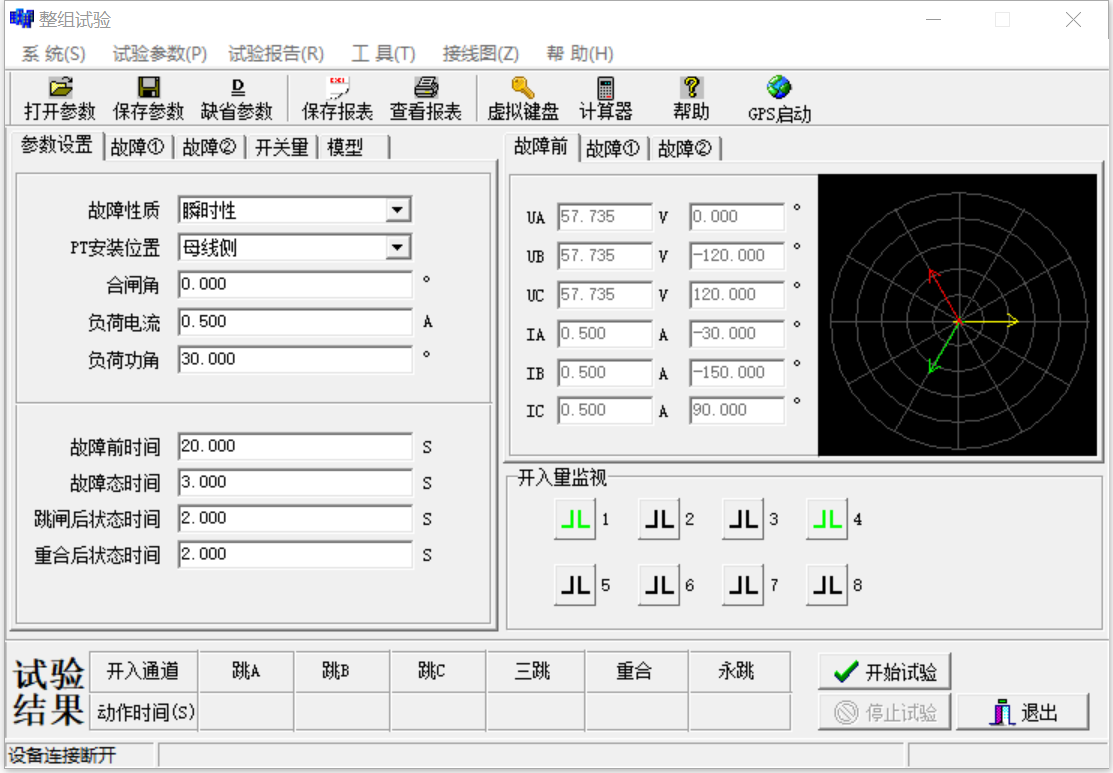

　　1.【參數設置】

　　【故障性質】：瞬時性故障、永久性故障和轉換性故障三選一。

　　【PT安裝位置】：母線側或線路側。選母線側時，當開關跳開后，電壓回路恢復為正常態電壓，電流為0A。選線路側時，當開關跳開后，電壓為0V，電流也為0A。

　　【合閘角】：故障開始時A相電壓的初相位。UA的相位作為基準參考相位。

　　【負荷電流】：正常態時三相電流的幅值，一般取0.5A，也可設為0A。

　　【負荷功角】：正常態時各相電流與電壓的夾角。一般為30度。

　　【正常態時間】：一般取20s，以躲過整組復歸時間和重合閘充電時間。

　　【故障態時間】：大于保護的動作時間，一般取3—4s。

　　【跳閘后狀態時間】：應大于保護重合閘的動作時間，一般取1—2s。

　　【重合后狀態時間】：重合后一般為正常態，一般取2s。

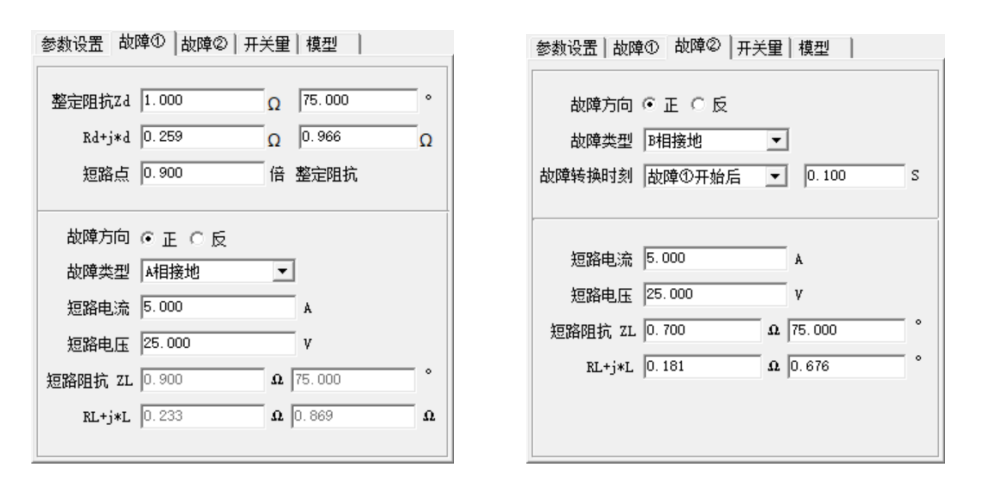

　　2.【故障1】

　　第一次故障，故障設置是以距離保護的阻抗形式來設置的。當保護是110KV以下的線路保護時，只需要過電流就可以了，電壓可不接入保護。只將短路電流設置大于過電流定值就可以了。

　　繼電保護測試儀阻抗定值：輸入某段的阻抗定值，靈敏角一般為75度，短路點設為0.9倍整定阻抗，以使保護可靠動作。

　　【故障類型】：AN、BN、CN;AB、BC、CA;ABN、BCN、CAN和ABC。

　　【短路電流】：故障相的電流值，應大于保護的動作電流，一般取5A。(故障模型為電流恒定時有效)。

　　【短路電壓】：故障相的電壓值，應小于正常電壓57V，一般取25V。(故障模型為電壓恒定時有效)。

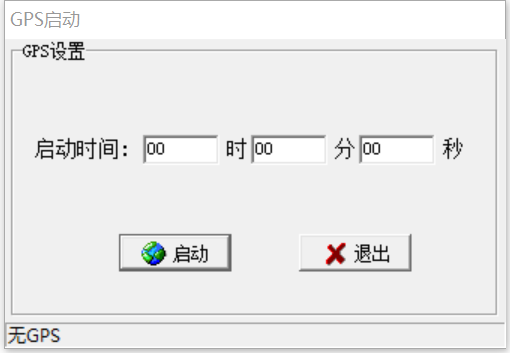

繼電保護測試儀整組試驗

　　3.【故障2】

　　第二次故障，一般為轉換性故障，分為重合前轉換和重合后轉換。繼電保護測試儀重合前轉換一般定義為故障1開始后0.1秒轉換為故障2;重合后轉換一般定義為重合閘動作后立即轉為故障2狀態。

　　阻抗定值：輸入某段的阻抗定值，靈敏角一般為75度，短路點設為小于整定阻抗，以使保護可靠動作。

　　故障類型：AN、BN、CN;AB、BC、CA;ABN、BCN、CAN和ABC。一般選與故障1不同的短路類型。

　　【短路電流】：故障相的電流值，應大于保護的動作電流，一般取5A。(故障模型為電流恒定時有效)。

　　【短路電壓】：故障相的電壓值，應小于正常電壓57V，一般取25V。(故障模型為電壓恒定時有效)。

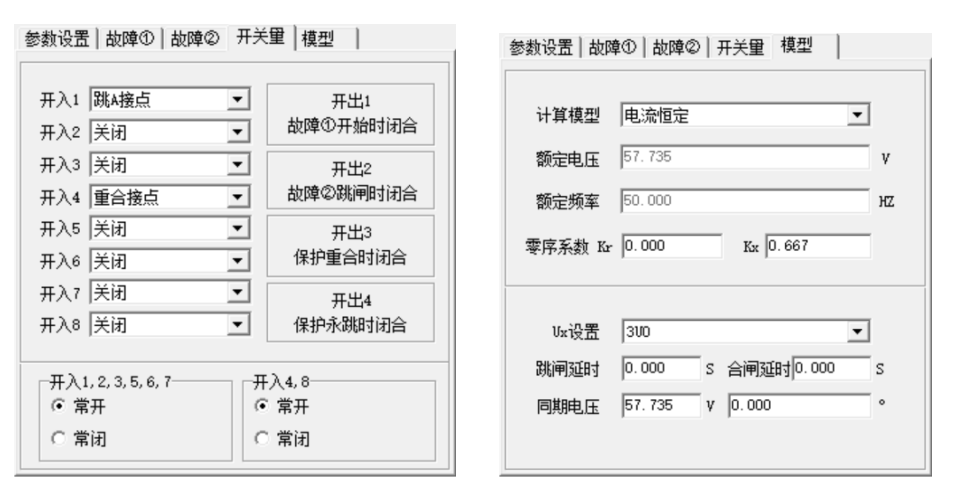

　　4.【開關量】

　　開入量端子1、2、3、5、6和7可接入保護的三跳接點或分相跳閘接點，而開入量端子4和8定義為重合閘動作接點，可接入保護的重合閘動作接點。開關形式可選【常開】或【常閉】。故障1開始時，開出量1閉合。故障2跳閘時，開出量2閉合。保護的重合閘動作時，開出量3閉合。保護永跳(第二次跳閘)時，開出量4閉合。
