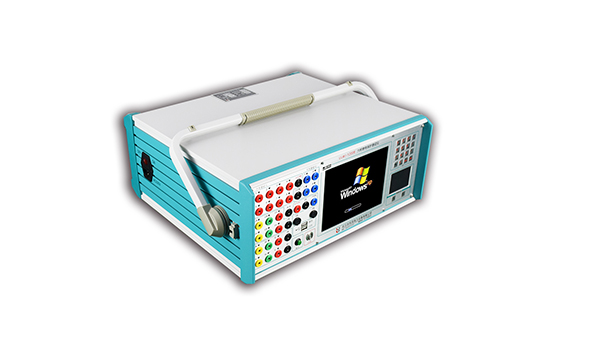

繼電保護測試儀又稱“繼保儀”，是用于測量保護裝置中電流電壓、差動、整組、線路、諧波等綜合保護項目，裝置采用DSP+FPGA結構，16位DAC輸出，穩定可靠，配備有超薄型工業鍵盤和光電鼠標，可內置GPS同步卡（選配）通過RS232口與PC機相連，實現兩臺測試儀異地進行同步對調試驗。

繼電保護測試儀包含了13個大分類的測試模塊，滿足繼電保護裝置中90%以上的試驗內容，下面我們總結了3種使用頻次較高的模塊并分別介紹它的用途。

（1）交流試驗

“交流試驗”模塊是一個通用型、綜合性測試模塊，它有獨立的4相電壓和3相電流的測試單元以及按序分量輸出測試單元，通過3P等按鈕進行相互的切換，這些獨立的單元互相調用，能充分滿足電力系統各種條件下的交流試驗測試。

交流試驗操作很簡單，在設置面板設置相應的電壓或電流為變量，賦予變量一定的變化步長，并且選擇合適的試驗方式（有“手動”、“半自動”和“全自動”三種試驗方式），方便地測試各種電壓電流保護的動作值、返回值，以及動作時間和返回時間等，并自動計算出返回系數。

交流試驗?zāi)茏远x輸出多相或者1相電流電壓并能提供多路有源無源開關量，模擬多樣性的試驗環境，比如常見的定值校驗，交流試驗是繼電保護中使率排民第一的試驗?zāi)K。

（2）差動試驗

差動試驗單元根據微機型或集成電路型變壓器、發電機以及電動機差動保護的特點進行設計，用于自動測試其比率制動特性、諧波制動特性以及動作時間特性等。

差動試驗與之不同的是模擬變壓器原方電流和付方電流加至差動保護裝置，由保護組合出動作電流和制動電流進行試驗。

（3）整組試驗

整組試驗相當于繼電保護裝置的靜模試驗，通過設置各試驗參數，模擬各種瞬時、永久性的單相接地、相間短路或轉換性故障，以達到對距離、零序保護裝置以及重合閘的動作進行整組試驗或定值校驗。

（4）整組試驗

整組試驗也是繼電保護中用得比較多的試驗?zāi)K，其作用是自動校準同期裝置，用于線路檢同期、檢無壓的同期重合閘保護，測試同期各項動作值、電壓閉鎖值、頻率閉鎖值、導前角及導前時間、調壓脈寬、調頻脈寬。
