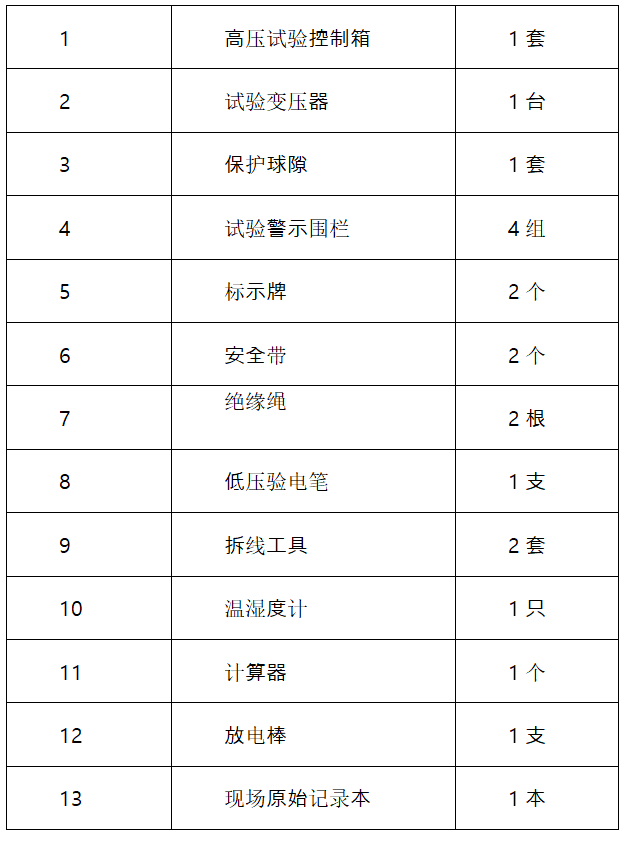

試驗儀器

　　1、高壓試驗控制箱

　　試驗控制箱式高壓試驗變壓器的配套設備，是用于試驗變壓器的配套設備，主要用于試驗變壓器的調壓控制，其工作原理是通過調整自耦調壓器的輸出電壓，實現試驗變壓器額定范圍內的工作電壓調節。

　　2、YDQ充氣式無局放試驗變壓器

　　試驗變壓器是電力設備檢測及預防性試驗所必須的試驗設備，用于輸出交流高壓，對各類高壓試驗提供較高電壓，使用于高電壓電力設備的交流耐壓設備。

　　選用試驗變壓器時要考慮以下兩點：

　　(1)電壓

　　根據被試品的試驗電壓，選用具有適合電壓的試驗變壓器。要檢查試驗變壓器所需低壓側電壓是否與現場電源電壓、調壓器相配。試驗電壓較高時，可采用多級串接式試驗變壓器。

　　(2)電流

　　電流按下式計算：I=ωCx U

　　式中：I —— 試驗變壓器高壓側應輸出的電流，mA;

　          　U —— 試驗電壓;

　　          Cx —— 被試品電容量;

　　          ω —— 角頻率。

　　其中Cx可從測量被試品的電容量中得到。相應求出試驗所需電源容量P：

　           　P=ωCx U2

　　試驗時，按P值選擇變壓器容量，一般不得超載運行。

　　充氣式輕型試驗變壓器，采用SF6氣體為絕緣介質，體積小，重量輕且無油污染，局部放電小，適合現場工作及頻繁移動的工作條件下使用。這里我們選用量程為50kV的試驗變壓器。

　　3、保護球隙

　　保護球隙是由一個帶電球極和一個接地球極構成，兩極之間相隔一定距離構成間隙。它平時并聯在被保護設備旁，當試驗電壓超過被試設備的試驗電壓時，球間隙放電，對被試設備起保護作用，其整定值一般取試驗電壓的110%~120%，整定值確定后，可查表確定球隙距離，并進行現場校正。

　　4、保護電阻器

　　試驗變壓器的高壓輸出端應串接保護電阻器(限流電阻)，用來降低被試品閃絡或擊穿時變壓器高壓繞組出口端的過電壓，并能限制短路電流。

　　此保護電阻的取值一般為0.1Ω/V~0.5Ω/V，并應有足夠的熱容量和長度。該電阻阻值不宜超過30kΩ，否則會引起正常工作時回路產生較大的壓降和功耗。

　　5、接地線的選擇

　　接地線應采用帶有接地夾子的臨時接地線。

　　接地線應采用4mm2及以上的多股裸導線或外覆透明絕緣層的銅質軟導線。

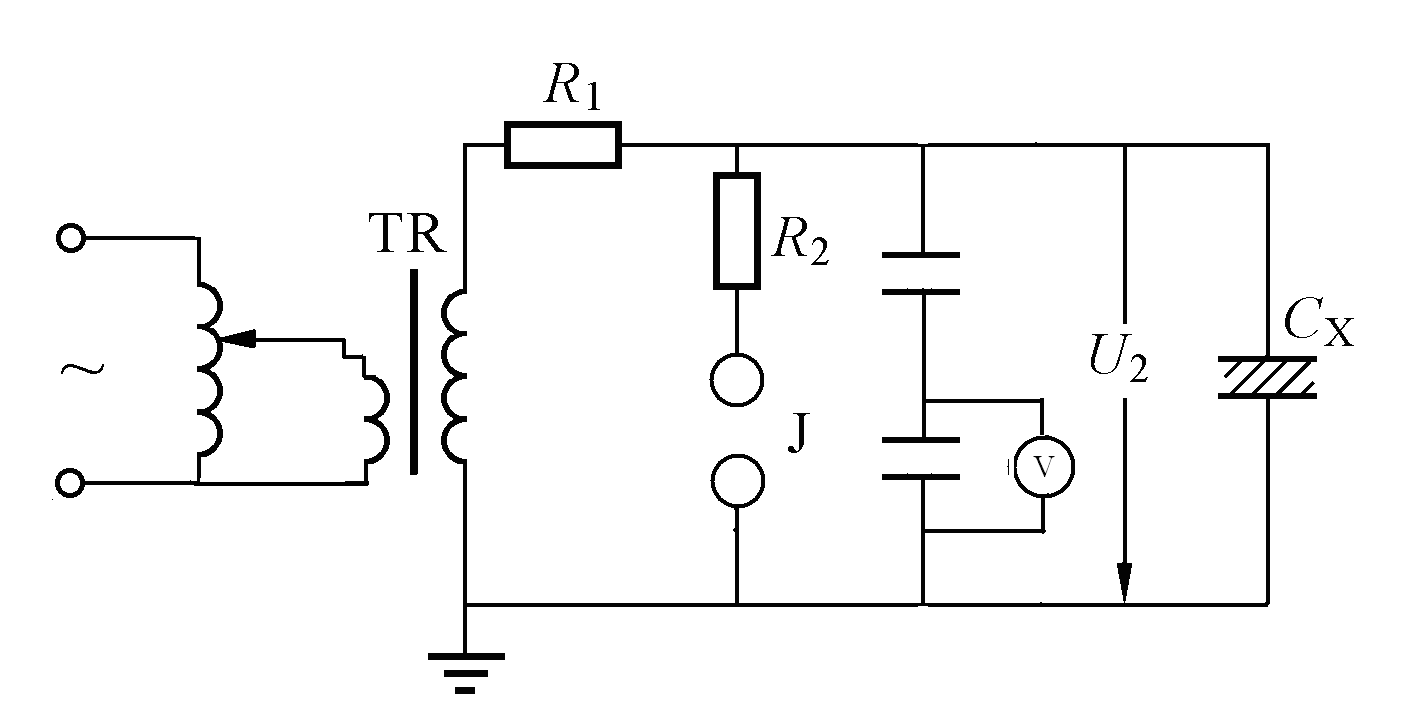

　　試驗接線(接線圖)

　　試驗步驟

　　1、試驗前的準備工作

　　(1)填寫第一種工作票，編寫作業控制卡、質量控制卡，辦理工作許可手續。

　　(2)向工作班成員交待工作內容、人員分工、帶電部位，進行危險點告知，并履行確認手續后開工。

　　(3)準備試驗用儀器、儀表、工具和個人安全工器具，所用儀器儀表良好，所用儀器、儀表、工具均應在合格周期內。

　　(4)檢查試品外殼，應可靠接地檢查變壓器本體和有載調壓開關油位在正常位置。

　　(5)用放電棒對被試設備進行充分放電。

　　(6)放電后，拆除被試設備高壓、中壓、低壓引線，其他檢修人員撤離現場。

　　(7)檢查試品外觀，清潔絕緣表面污垢。

　　(8)試驗現場周圍裝設試驗圍欄，必要時派專人看守。

　　(9)接取試驗電源，先測量電源電壓是否符合試驗要求，電源線必須固定，防止突然斷開，檢查漏電保護裝置是否靈敏動作。

　　(10)抄錄銘牌，記錄天氣情況和溫、濕度，安裝位置，試驗日期。

　　2、試驗接線

　　(1)先將被試品的被試?yán)@組A、B、C、(O)三相用裸銅線短路連接，其余非被試?yán)@組用裸銅線短路連接，并與外殼一起接地。并將儀器可靠接地。

　　(2)將保護球隙可靠接上接地線。

　　(3)將試驗變壓器可靠接上接地線，將高壓控制箱的外殼用接地線可靠連接。

　　(4)連接被試品繞組接到保護球隙高壓側。

　　(5)連接試驗變壓器的儀表端到控制箱的儀表端，連接控制箱輸出端到試驗變壓器輸入端。

　　(6)所有接線完畢，最后檢查所有接線是否正確。

　　3、試驗操作

　　(1)先將高壓試驗控制箱接上電源線，合上電源刀閘。

　　(2)按下電源開關，逆轉調壓器至零位，將過流保護器調整到最小位置

　　(3)合上高壓?jiǎn)?dòng)鍵進行預升，等球隙放電后過流繼電器動作，記錄該放電電壓。拉開電源刀閘，用放電棒將高壓回路接地，調整球隙間距。反復進行調整操作，使球隙放電電壓為試驗電壓的1.15~1.2倍

　　(4)拉開電源閘刀，用放電棒將高壓回路接地，連接繞組與被試電源的高壓引線，拆除臨時接地線

　　(5)合上電源閘刀，按下高壓?jiǎn)?dòng)鍵，開始升壓。升壓速度在75%試驗電壓以前，可以是任意的，自75%電壓開始均勻升壓，約為每秒2%試驗電壓的速率升壓。

　　(6)升壓的同時觀察電壓和電流表的變化。

　　在升壓過程中，如果發現電流值迅速增加，應立即停止升壓，按下停止按鈕，停止高壓輸出。升壓完成后一只手應放置在停止按鈕附近，隨時警戒異常情況的發生，以便立即進行跳閘操作。

　　(7)觀察電壓表，若升到指定的電壓值，則停止繼續升壓

　　(8)當升壓至要求電壓時，開始計時，計時到最后10s時開始倒數，時間到開始降壓。在施壓階段，應注意保持與高壓設備的安全距離。防止被高壓所傷。

　　(9)當發生以下現象時，表示被試品已經被擊穿，應立即停止加壓并降壓：a被試品內部發出響聲、冒煙、閃弧、燃燒等;b、電流表指針突然擺動或表指針突然升高。

　　(10)變壓器交流耐壓試驗在耐壓時間內未出現異常，即可降壓。旋動調壓器轉輪均勻轉到零位，按下停止按鈕，切斷高壓輸出，拉開電源刀閘，關閉電源開關。

　　4、試驗拆線

　　(1)用專用放電棒對被試?yán)@組進行放電并掛上臨時接地線。等充分放電后，取下放電棒，放點結束。

　　(2)試驗結束，拆除試驗接線。

　　試驗標準

　　1、Q/GDW168-2008《輸變電設備狀態檢修試驗規程》

　　外施耐壓試驗為出廠試驗值的80%，時間為60s。

　　2、《電氣裝置安裝工程電氣設備交接試驗標準GB 50150-2006》

　　繞組連同套管的交流耐壓試驗，應符合下列規定：

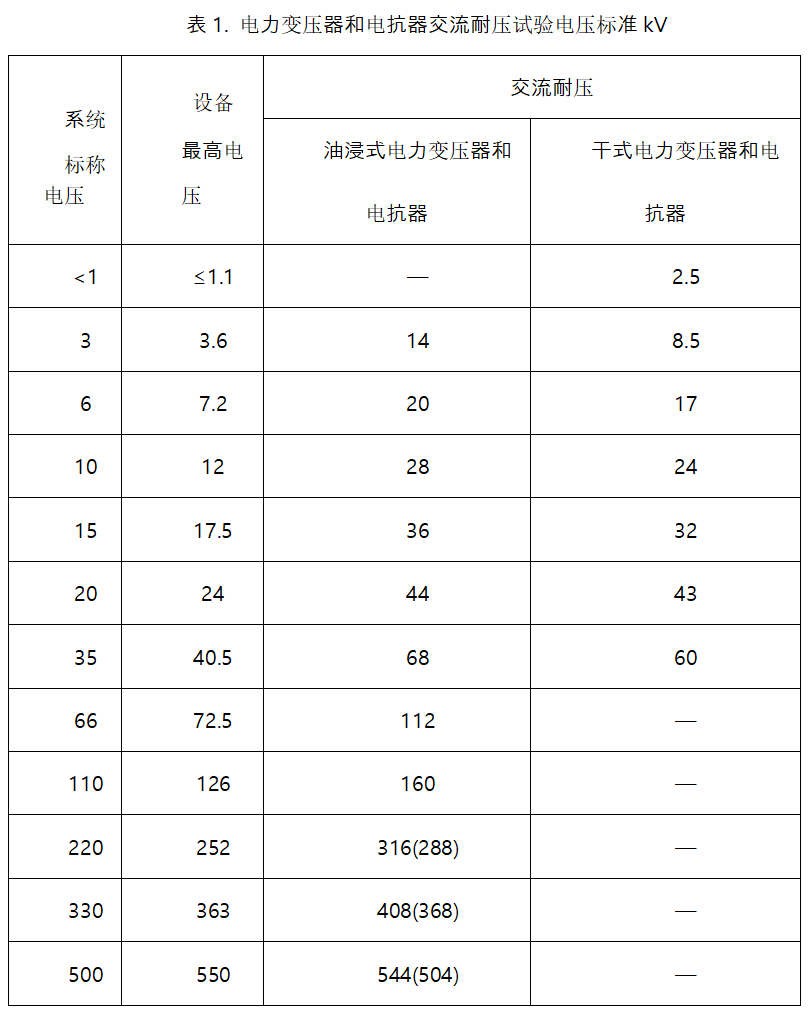

　　(1)容量為8000kVA以下、繞組額定電壓在110kV以下的變壓器，線端試驗應按表1進行交流耐壓試驗;

　　(2)容量為8000kVA及以上、繞組額定電壓在110kV以下的變壓器，在有試驗設備時，可按表1試驗電壓標準，進行線端交流耐壓試驗;

　　注：a、上表中，變壓器試驗電壓是根據現行國家標準《電力變壓器 第3部分：絕緣水平、絕緣試驗和外絕緣空氣間隙》GB 1094.3規定的出廠試驗電壓乘以0.8制定的。

　　b、干式變壓器出廠試驗電壓是根據現行國家標準《干式電力變壓器》GB 6450規定的出廠試驗電壓乘以0.8制定的。

　　(3)繞組額定電壓為110kV及以上的變壓器，其中性點應進行變壓器交流耐壓試驗，試驗?zāi)褪茈妷簶?biāo)準為出廠試驗電壓值的80%(見表2)。

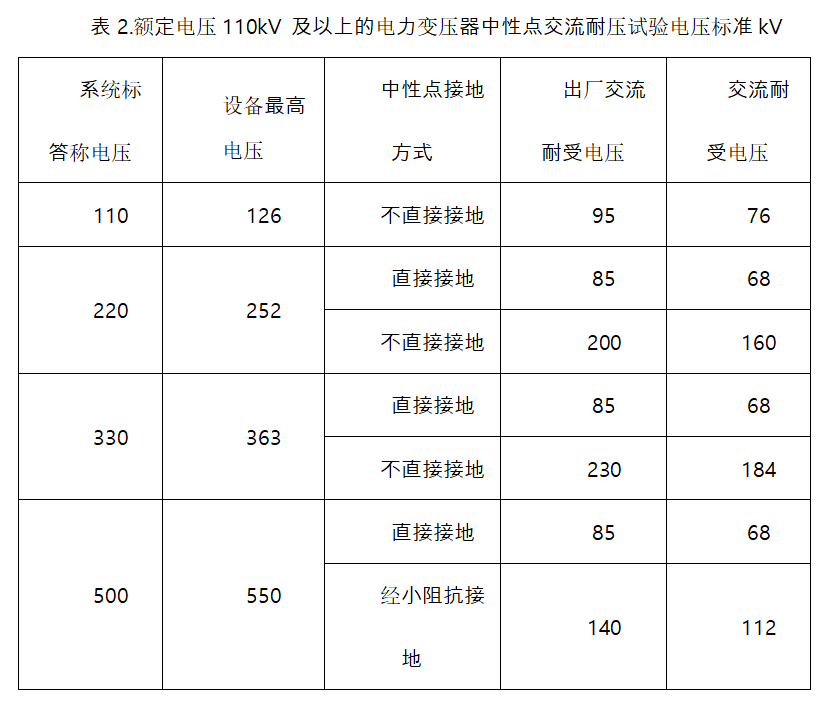

　　表2.額定電壓110kV 及以上的電力變壓器中性點交流耐壓試驗電壓標準kV

　　(4)交流耐壓試驗可以采用外施工頻電壓試驗的方法，也可采用感應電壓試驗的方法。

　　試驗電壓波形盡可能接近正弦，試驗電壓值為測量電壓的峰值除以√2，試驗時應在高壓端監測。

　　外施交流電壓試驗電壓的頻率應為45～65Hz，全電壓下耐受時間為60s。
