產品簡介

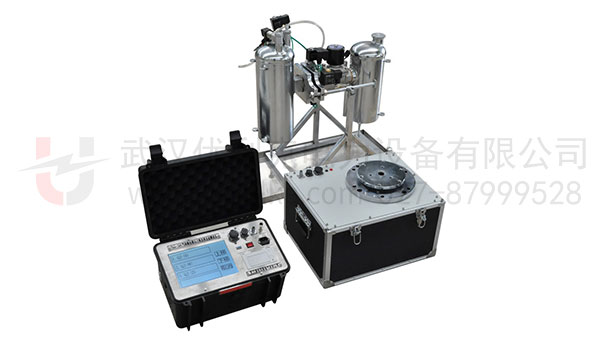

ULWS-J500瓦斯繼電器校驗儀是一種新型瓦斯繼電器流速值及容積值校驗的專用設備，主要用于油浸式電力變壓器上繼電器的檢測和校驗。該校驗臺模擬變壓器內故障時繼電器的動作機理，采用先進的計算機測控技術，通過實時采集流量信號并準確計算出流速值，以達到定量測試流速值的目的；通過定量容積計量裝置，以達到準確檢測動作于信號容積值的目的。
ULWS-J500瓦斯繼電器校驗儀可以實現繼電器動作于跳閘流速值、動作于信號容積值和密封性能的校驗，各校驗項目可分別獨立完成，互不影響，校驗完成后可將測試結果進行保存和打印。
ULWS-J500瓦斯繼電器校驗儀采用計算機實時控制操作，電腦液晶全中文菜單式顯示，操作界面直觀、簡單；整機具有自動化程度高、測試速度快、測試數據準確、數據重復性好等特點。

性能與特征

    1、氣體繼電器壓力釋放閥檢測儀產品外觀設計體積小、功率低、使用方便、操作簡單。采用了合理的檢測原理和先進的設計技術，使得本產品在保持了小巧、緊湊、使用方便的特性基礎上，具有很高的測量精度和更強的檢測功能，同時可靠性更高。
    2、瓦斯繼電器校驗儀中增加了被試件的型號管理系統，使儀器在檢測過程中對應不同的被試件動作特性，有對應的檢測曲線，從而使精度符合國內外標準校驗臺檢驗的要求。
    3、先進的智能化設計，使得產品自動化程度更高，與市場上同類型產品相比較，系列產品的整機集成化程度更高、采樣結果真實可靠、方便用戶攜帶使用。液晶顯示屏的操作提示功能，使用戶使用更加簡單、明了。

技術參數

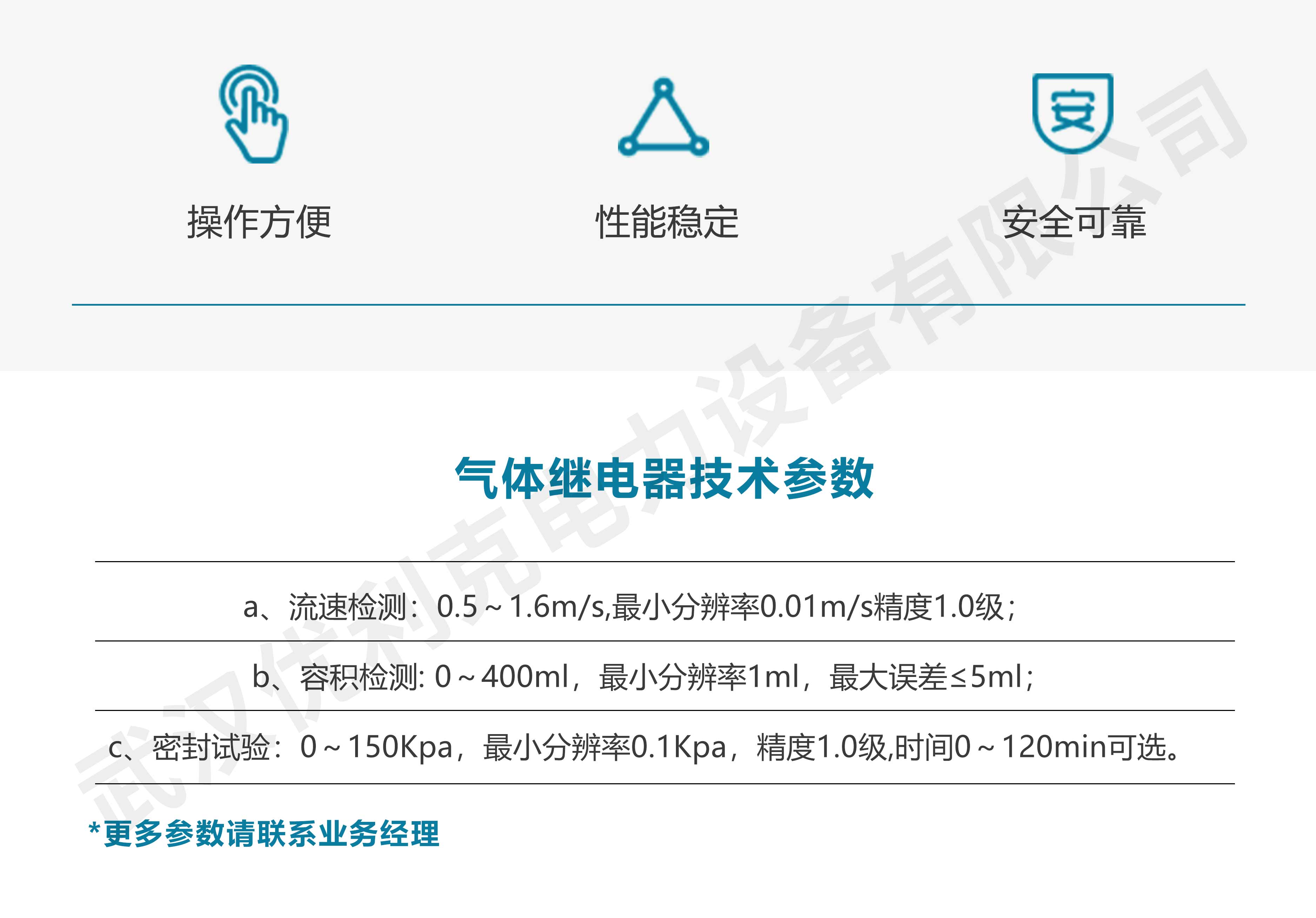

1、氣體繼電器
a、流速檢測：0.5～1.6m/s,最小分辨率0.01m/s精度1.0級；   b、容積檢測: 0～400ml，最小分辨率1ml，最大誤差≤5ml；  c、密封試驗：0～150Kpa，最小分辨率0.1Kpa，精度1.0級,時間0～120min可選。
2、壓力釋放閥
a、開啟壓力檢測：0～150Kpa，最小分辨率0.1Kpa，精度1.0級；  b、關閉壓力檢測：0～150Kpa，最小分辨率0.1Kpa，精度1.0級。
3、試驗介質
氣體繼電器試驗介質25#變壓器油	壓力釋放閥實驗介質空氣。
4、電源
a、電 源：AC220v，50HZ；	b、控制系統：功率150w；
c、執行系統：功率120w；	d、總功率：270w。
5、儀器箱
由于本系列產品的整機集成化程度高，產品共有三只鋁合金箱組成。
a、氣體繼電器檢驗裝置：外形尺寸： 70×40×65cm，重量55kg；   b、微 機 測 控 箱：201外形尺寸：42×29×26cm，重量15kg；   c、壓力釋放閥檢驗裝置：外形尺寸：50×40×40cm，重量25kg。
