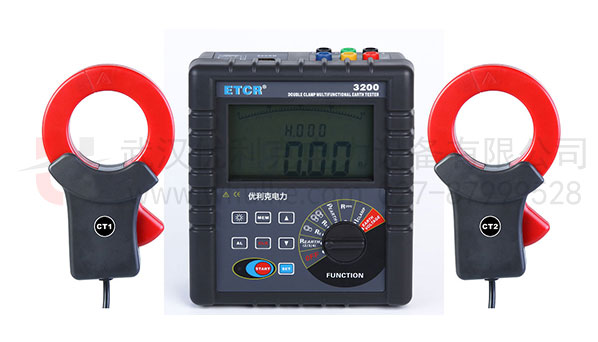

ETCR3200

雙鉗接地電阻測試儀（高精度）

功能：

廣泛應用于電力、電信、氣象、油田、建筑、防雷及工業電氣設備等的接地電阻、土壤電阻率、接地電壓、交流電流漏電流測量。

特征：

現場測量接地電阻、土壤電阻率、接地電壓、交流電壓；通過監控軟件實現歷史查詢與在線實時監測功能

全國服務電話：153 7754 9268(同微信)/027-8799 9528

產品手冊下載

性能與特征

1、雙鉗接地電阻測試儀采用雙鉗法/地樁法雙重測量方式：適合任意接地場所，多點或單點接地，都可正常測試。
2、抗干擾能力強：自產生高頻電流，從而過濾市電中50Hz、100Hz等諧波干擾電流，即使在500kV變電站環境下，也能精確測量。
3、雙鉗多功能接地電阻測試儀測量范圍廣、分辨率高：量程從0.01Ω～200Ω，分辨率0.01Ω，對0.7Ω以下接地電阻，也能準確測量。
4、大鉗口設計：鉗口直徑50mm(標準配置)，滿足用扁鐵/鋼作接地引線的情況，特殊鉗口尺寸可按客戶要求定制。
5、大容量數據存儲：可儲存200組測量數據。
6、操作簡單，單人作業：全中文操作界面、體積小、重量輕，防爆便攜箱，野外測量攜帶方便。

技術參數

1．基準條件和工作條件
影響量	基準條件	工作條件	備注
環境溫度	23℃±1℃	10℃～40℃	----
環境濕渡	40%～60%	＜80%	----
儀表工作電壓	9V±0.1V	9V±1.5V	----
輔助接地電阻值	＜100Ω	＜30kΩ	rC、rP
干擾電壓	無	＜20V	----
干擾電流	無	＜2A	----
測R時電極間距	a＞5d	a＞5d	----
測ρ時電極間距	a＞20h	a＞20h	----

2．一般規格
功能	二三四線法、選擇法、雙鉗法測量接地電阻、土壤電阻率；接地電壓、交流電壓測量、交流電流漏電流測量
電源	DC 9V (鋅錳干電池 R14S 1.5V 6節 ，連續待機300小時)
電流鉗口徑	φ68mm
量程	選擇法測量：0.00Ω～3000Ω
	雙鉗法測量：0.01Ω-100Ω
	二三四線法測量：0.00Ω～30.00kΩ
	土壤電阻率：0.00Ωm～9000kΩm
	直流電阻：0.00Ω～30.00kΩ
	接地電壓：0.0V～100.0V
	交流電流：0.0mA～600A
測量方式	精密4線、3線法測量、簡易2線、選擇法、雙鉗法測量接地電阻
測量方法	二三四線法測量：變極法，測量電流20mA，Max
	選擇法測量：變極法，測量電流20mA，Max
	雙鉗法測量：非接觸互感測量法，測試電流1mA，Max
	土壤電阻率：四極法(溫納法)
	對地電壓：平均值整流(P(S)-ES接口間)
	交流電流：鉗形電流互感器測量
測試頻率	128Hz/111Hz/105Hz/94Hz(AFC)
短路測試電流	AC 20mA max
開路測試電壓	AC 40V max
測試電壓波形	正弦波
電極間距范圍	可設定1m～100m
換檔	全自動換檔
背光	可控藍屏背光，適合昏暗場所使用
顯示模式	4位超大LCD顯示，藍屏背光
測量指示	測量中LED閃爍，LCD倒計數,進度棒圖指示
LCD尺寸	128mm×75mm
LCD顯示域	124mm×67mm
儀表尺寸	高寬厚：215mm×190mm×95mm

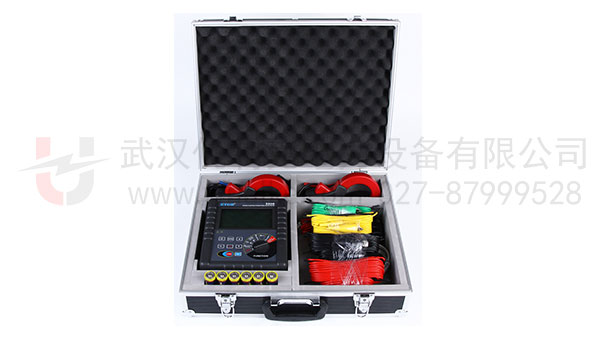

標準測試線	4條：紅色20m，黑色20m，黃色10m，綠色10m各1條
簡易測試線	2條：紅色1.6m，黑色1.6m各1條
輔助接地棒	4根：φ10mm×150mm
測量時間	對地電壓：約2次/秒
	交流電流：約2次/秒
	接地電阻、土壤電阻率：約5秒/次
測量次數	5000次以上(短路測試，測1次，停30秒再測)
RS232接口	具有RS232接口，軟件監控，存儲數據可以上傳電腦，保存打印
通訊線	RS232通訊線1條，長1.5m
數據存儲	2000組，“MEM”存儲指示，顯示“FULL”符號表示存儲已滿
數據保持	保持?jǐn)?shù)據時“HOLD”符號指示
數據查閱	查閱數據時“READ”符號指示
溢出顯示	超量程溢出時“OL”符號指示
干擾測試	自動識別干擾信號，干擾電壓高于5V時“NOISE”符號指示
輔助接地測試	具有輔助接地電阻值測試功能，0.00KΩ～30kΩ(100R+rC<50kΩ，100R+rP<50kΩ)
報警功能	測量值超過報警設定值時，“嘟—嘟—嘟—”報警提示
電池電壓	當電池電壓降到約7.5V時，電池電壓低符號顯示，提醒更換電池
自動關機	開機15分鐘后自動關機
功耗	待機: 約20mA(背光關閉)
	開機開背光：約45mA(背光關閉25mA)
	測量：約100mA(背光關閉)
質 量	總質量：5.0kg(含包裝)
	儀表：1443g(含電池)
	測試線：1560g
	輔助接地棒：935g(4根)
工作溫濕度	-10℃～40℃；80%rh以下
存放溫濕度	-20℃～60℃；70%rh以下
過載保護	測量接地電阻：C(H)-E、P(S)-ES各端口間AC 280V/3秒
絕緣電阻	20MΩ以上(電路與外殼之間500V)
耐壓	AC 3700V/rms(電路與外殼之間)
電磁特性	IEC61326(EMC)
適合安規	IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2) ； IEC61010-031； IEC61557-1(接地電阻)； IEC61557-5(土壤電阻率)； JJG 366-2004。

3．基準條件下基本誤差及性能指標
測量功能	測量范圍	精度	分辨力
二三四線法測量接地電阻（®）	0.00Ω～30.00Ω	±2%rdg±3dgt	0.01Ω
	30.0Ω～300.0Ω	±2%rdg±3dgt	0.1Ω
	300Ω～3000Ω	±2%rdg±3dgt	1Ω
	3.00kΩ～30kΩ	±4%rdg±3dgt	10Ω
選擇法測量接地電阻（®）	0.00Ω～30.00Ω	±2%rdg±3dgt	0.01Ω
	30.0Ω～300.0Ω	±2%rdg±3dgt	0.1Ω
	300Ω～3000Ω	±2%rdg±3dgt	1Ω
雙鉗法測量接地電阻（®）	0.01Ω～1.00Ω	±10%rdg±5dgt	0.1Ω
	1.0Ω～10.0Ω	±10%rdg±5dgt	0.01Ω
	10Ω～100Ω	±10%rdg±5dgt	1Ω
土壤電 (ρ)	0.00Ωm～99.99Ωm	根據R的測量精度而定 (ρ=2πaR a:1 m～100m； π=3.14)	0.01Ωm
	100.0Ωm～999.9Ωm		0.1Ωm
	1000Ωm～9999Ωm		1Ωm
	10.00kΩm～99.99kΩm		10Ωm
	100.0kΩm～999.9kΩm		100Ωm
	1000kΩm～9000kΩm		1kΩm
接地電壓(50Hz/60Hz)	AC 0.0～100.0V	±2%rdg±3dgt	0.1V
交流電流（50Hz/60Hz）	0.0mA～600.0A	±2%rdg±3dgt	0.0mA
