產品簡介

       國家電力公司頒發的[2000] 589 號文件《防止電力生產重大事故的二十五項重點要求》中15.2條規定：“110KV及以上電壓等級變壓器在出廠和投產前應做低電壓短路阻抗測試或用頻響法測

試?yán)@組變形以保留原始記錄。”15.6 中規定：“變壓器在遭受近區突發短路后，應做低電壓短路阻抗測試或用頻響法測試?yán)@組變形，并與原始記錄比較，判斷變壓器無故障后，方可投運。”

       低電壓短路阻抗測量是常規試驗項目中的基本項目，比較變壓器受到短路電流的沖擊前后測得的短路阻抗值，根據其變化大小，可以初步估計繞組變形程度。變壓器在短路電流沖擊后與最初

測試的低電壓短路阻抗變化不應大于2%。

       低電壓短路阻抗試驗是鑒定運行中變壓器受到短路電流的沖擊，或變壓器在運輸和安裝時受到機械力撞擊后，檢查其繞組是否變形的最直接方法， 它對于判斷變壓器能否投入運行具有重要的

意義，也是判斷變壓器是否要求進行解體檢查的依據之一。

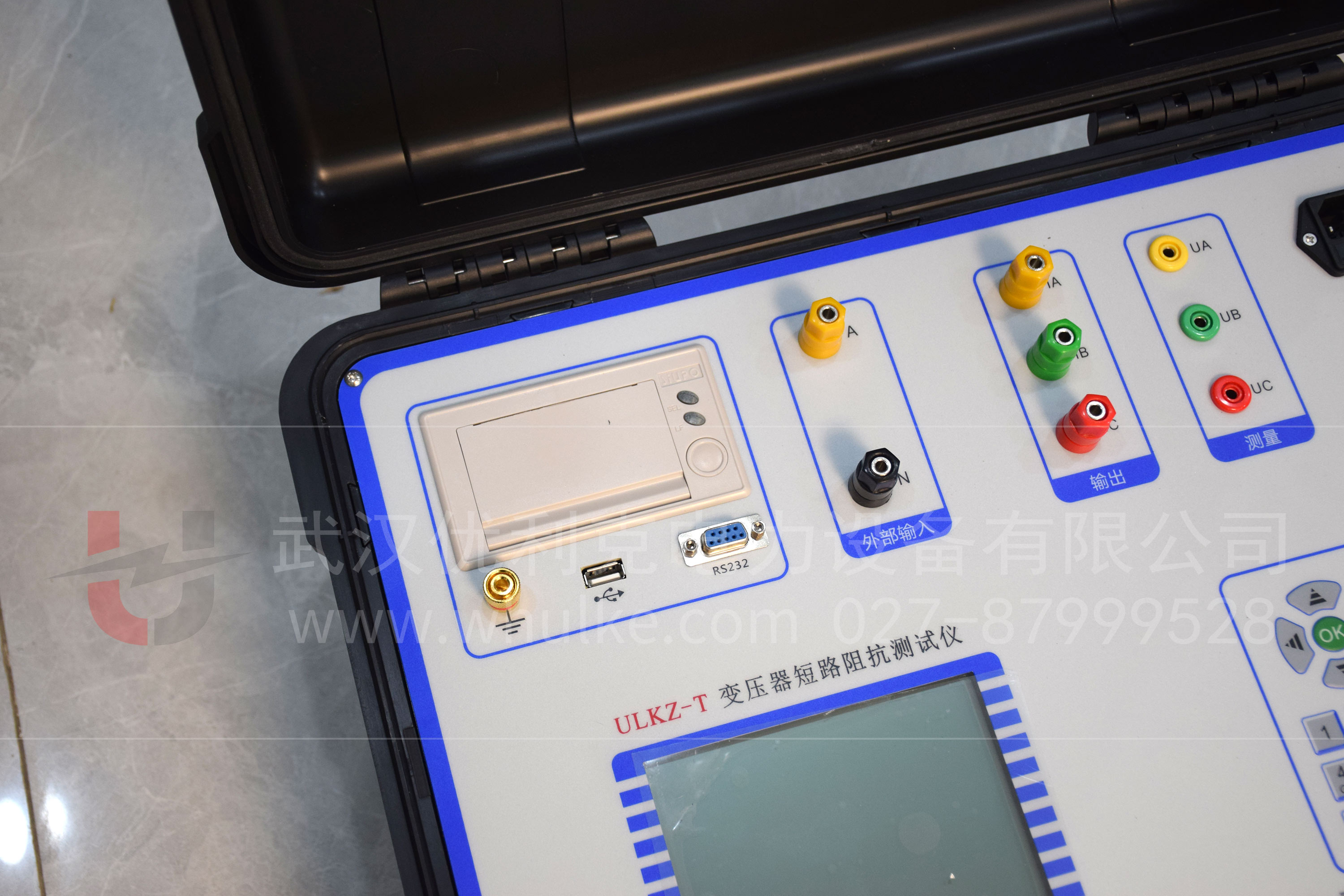

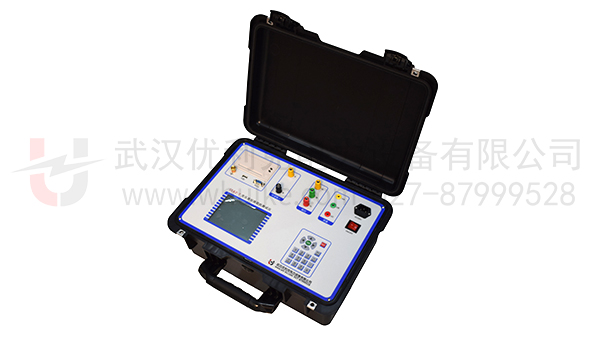

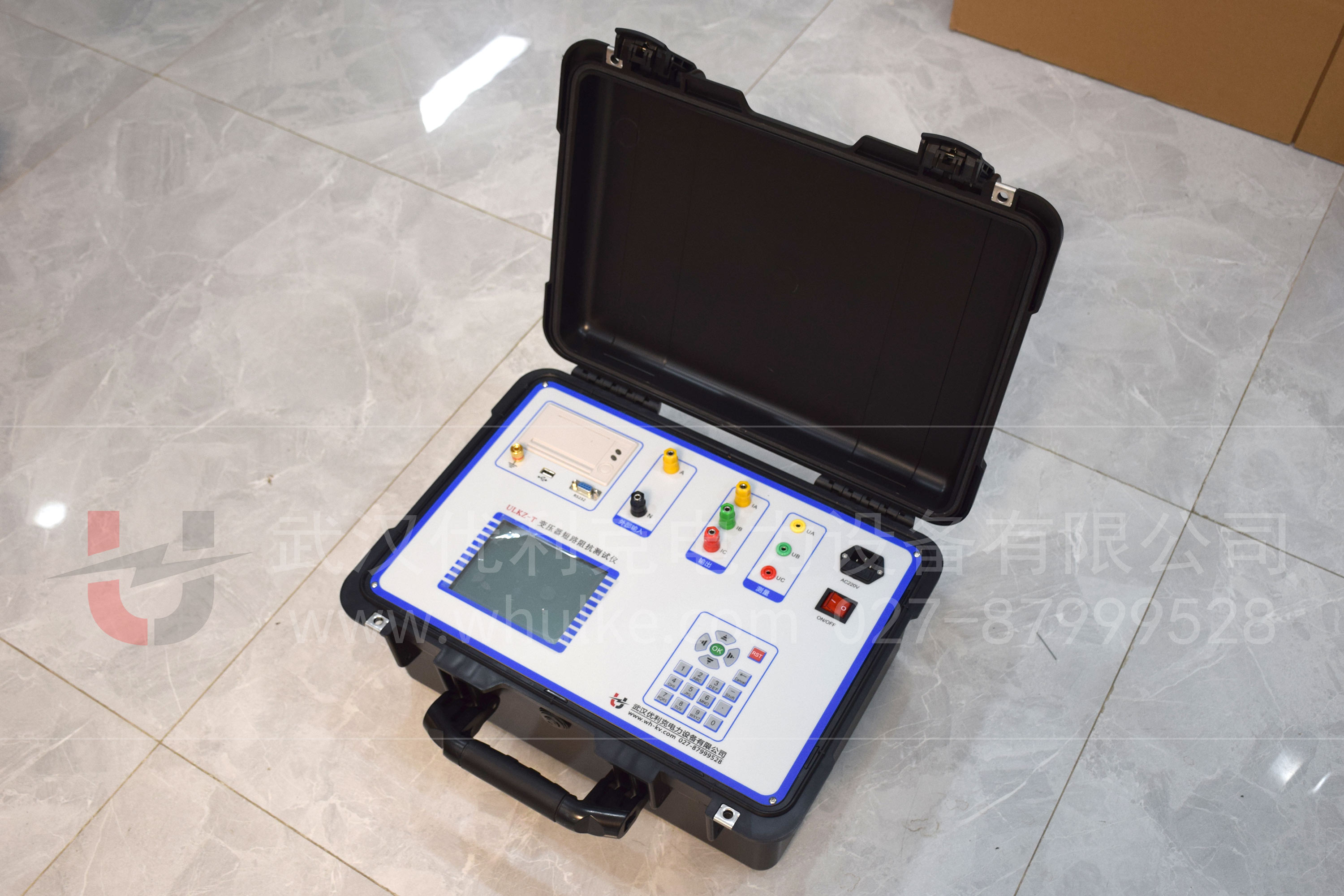

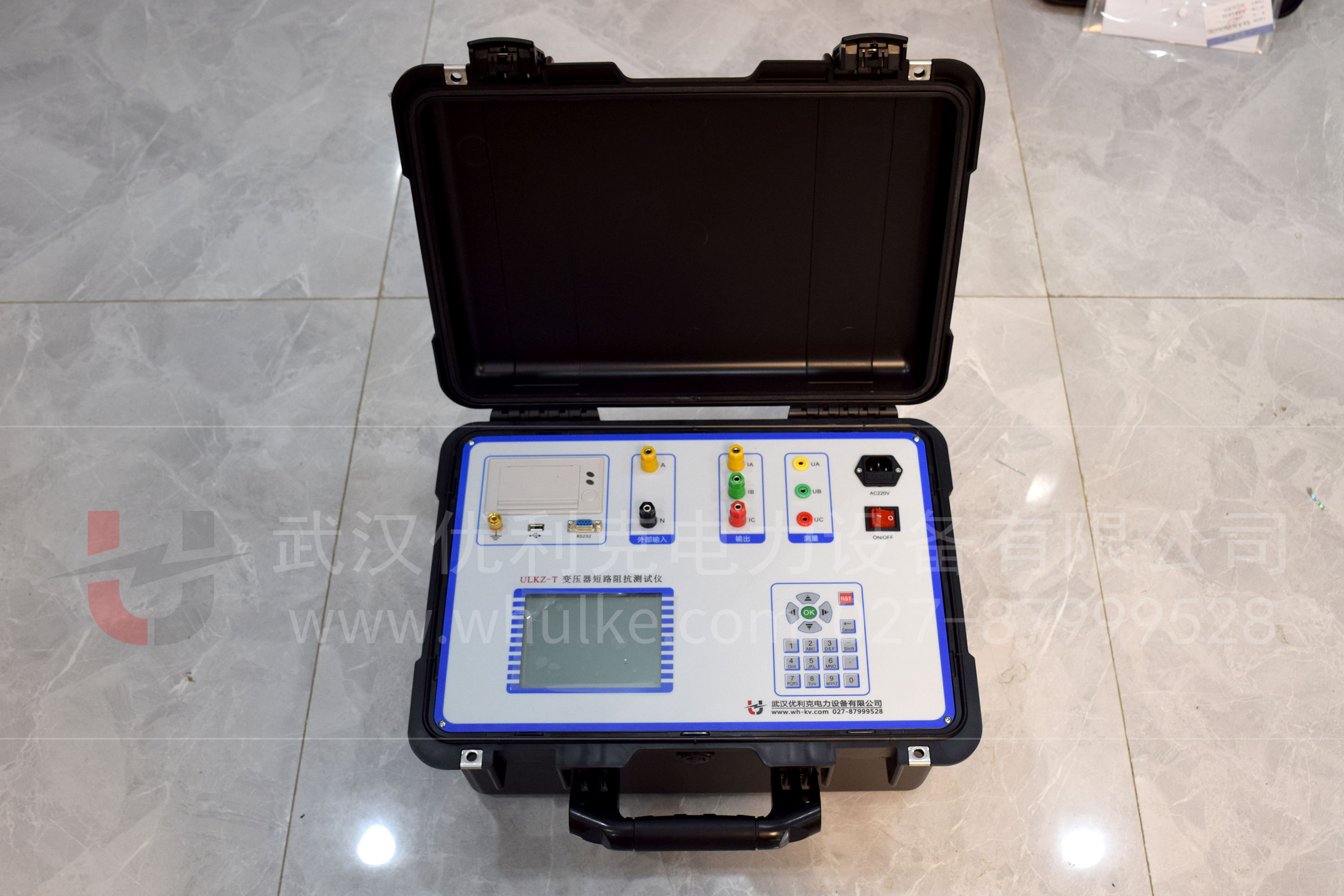

       測試儀內部自帶可調電源輸出，特別適合現場對110kV級及以上主變壓器進行低電壓短路阻抗測量的儀器。


性能與特征

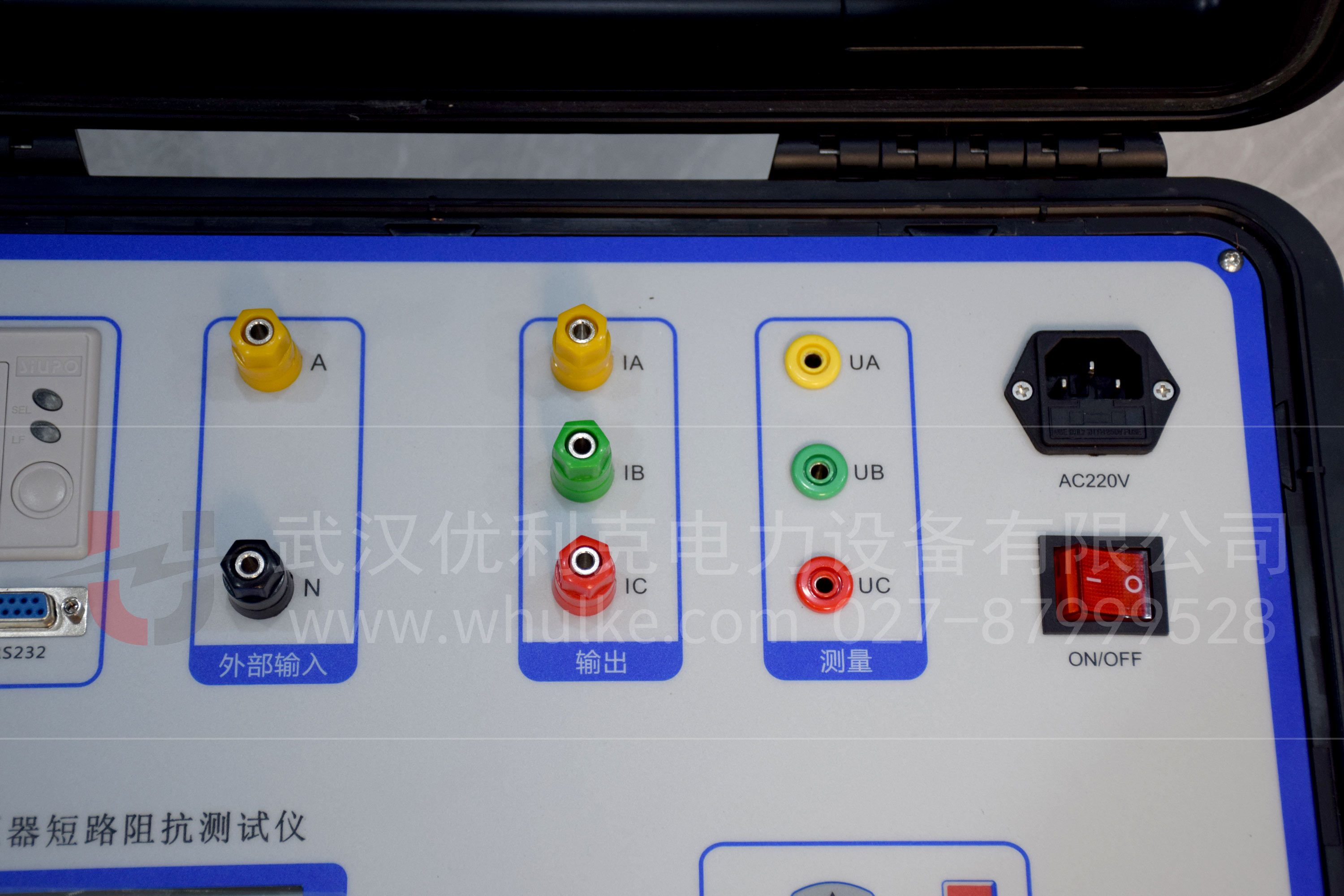

1、儀器自帶可調電源輸出，無論單相、三相變壓器，只需一次接線，儀器即可完成所有繞組對的測量，試驗、接線簡單。

2、除了支持內部電源測試還支持外部調壓器電源測試。

3、滿足《DL/T1093-2008 電力變壓器繞組變形的電抗法檢測判斷導則》中規定的試驗與算法。

4、《DL/T1093-2008》明確規定：5.4.1a，“原則上單相參數用單相法測試”；5.4.1e，“測試結果出現異常時，應對所有繞組對用單相法進行復試”。該儀器采用單相測量方式，對于三相變壓

器三次升壓過程即可自動計算出每相的短路阻抗、電抗、電感值。

5、儀器內部采用鎖相環技術，同步采樣交流信號，測量數據準確。

6、該儀器可測量電壓，電流，功率，頻率等。

7、單機測量電壓、電流范圍寬，支持外接CT、PT進一步擴展測量范圍。

8、內置不掉電存儲器，可長期存儲測量數據，儀器自帶打印機。

9、支持USB測試數據導出，方便進一步分析或存儲，同時支持USB程序更新。

10、全部中文菜單及操作提示，操作簡單直觀。

11、透反式大屏幕液晶，在太陽直射下可清晰顯示。


技術參數

測量精度	電壓，電流： 0.2級
	功率：COSφ>0.1: 0．5級；COSφ≤0.1:1．0級
	阻抗：COSφ>0.1: 0．5級；COSφ≤0.1:1．0級
電壓測量范圍	AC  3V～600V
電流測量范圍	AC  0.2A～20A
內部電源輸出范圍	電壓0~250V，電流0~10A
工作電源	AC220V±10﹪ 50Hz±1Hz
外形尺寸	360mm×220mm×150mm
儀器重量	5Kg
